       油氣管線腐蝕以點蝕或坑蝕為主，占腐蝕事故總量的95%以上，常規的插入式腐蝕監測探頭無法直接反映管道本身的腐蝕狀態，包括管道的剩余壁厚、缺陷位置和管壁減薄速率等。為此，我們可以采用陣列超聲波測量管道壁厚的方式，實現在線腐蝕監測。通過各點厚度隨時間的變化趨勢，測算內腐蝕缺陷的生長速度，從而有利于提前發現高風險腐蝕缺陷，為管道的預防性維修更換提供  依據，具有顯著的經濟效益。

1、項目內容及目的
1）監測西北某油田井口變徑輸氣管道的腐蝕情況；

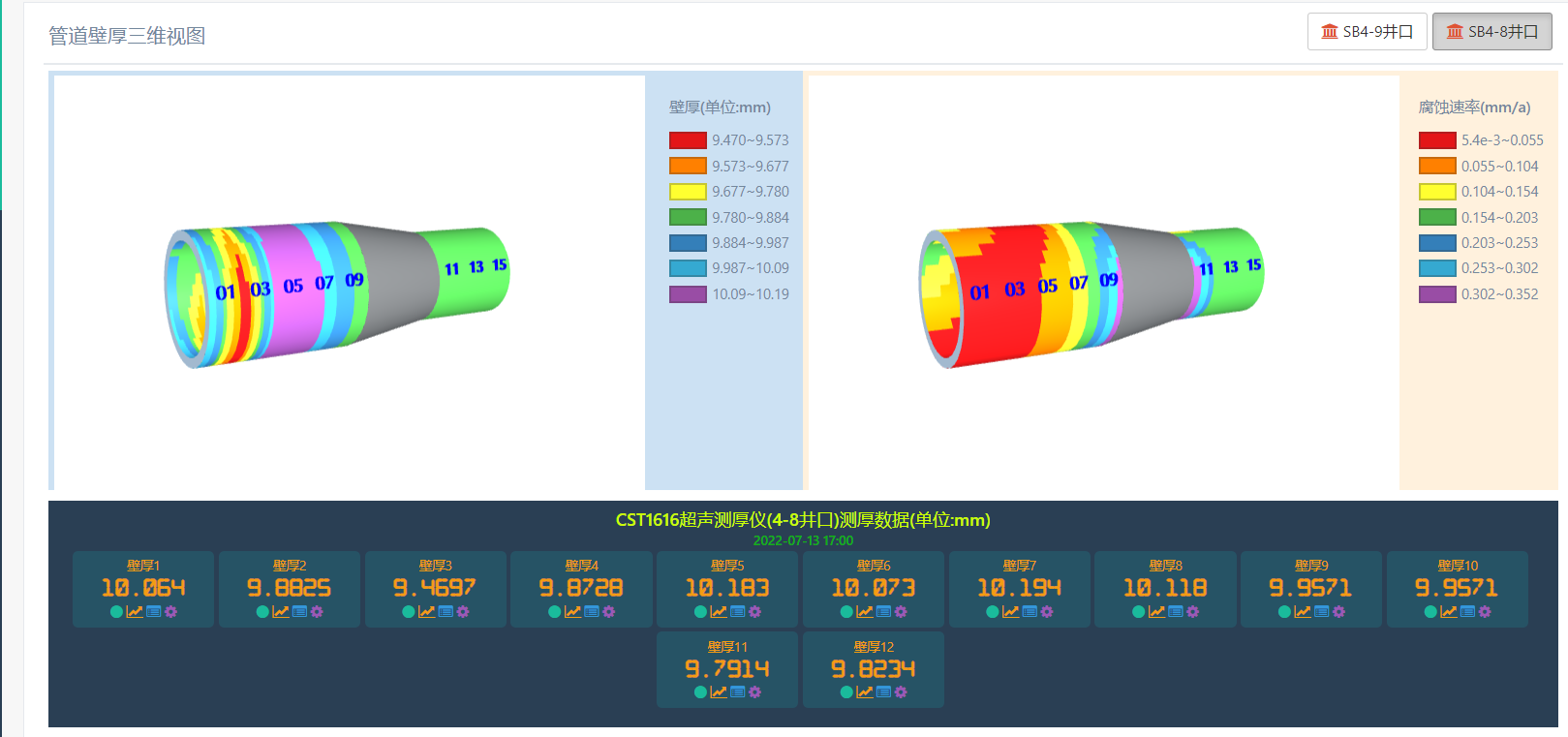

2）采用16通道設備，進行環形陣列測厚，實現管道缺陷部位三維可視化，顯示輸氣管道剩余壁厚、和管壁減薄速率等參數；
3）管線壓力及H₂S濃度較高，無需開孔進行腐蝕監測；
4）實現無線遠程智能化在線腐蝕監測。

2、主要監測數據及功能
1）采用壓電超聲技術，內置石英晶體振蕩器及高頻振蕩信號發生電路設計，分辨率高，監測輸氣管道的壁厚信息，測算內腐蝕缺陷的生長速度；

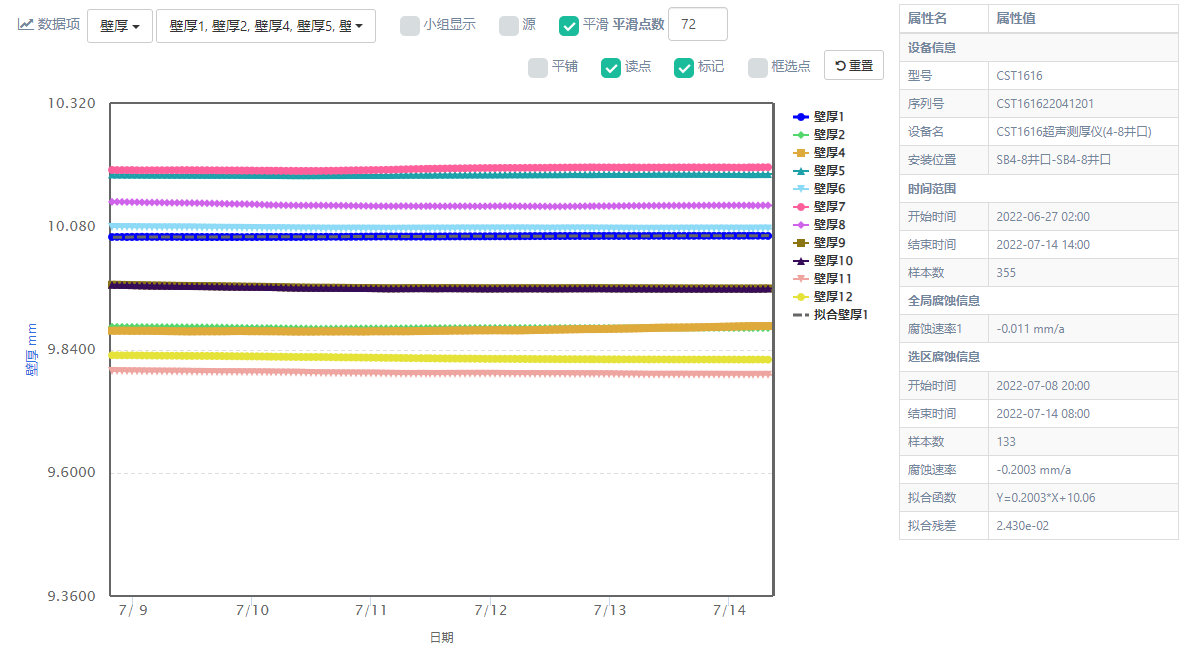

2）監測管道本體壁厚、監測點腐蝕速率等參數；
3）管道外安裝超聲波探頭，無需停產、無需在管道上開孔即可實現腐蝕在線監測。

3、設備、探頭及數據傳輸方式
采用設備：CST1616陣列超聲測厚腐蝕監測儀
采用探頭：壓電陶瓷超聲波探頭
數據傳輸方式：無線數據傳輸，組成無線遠程在線監測網絡

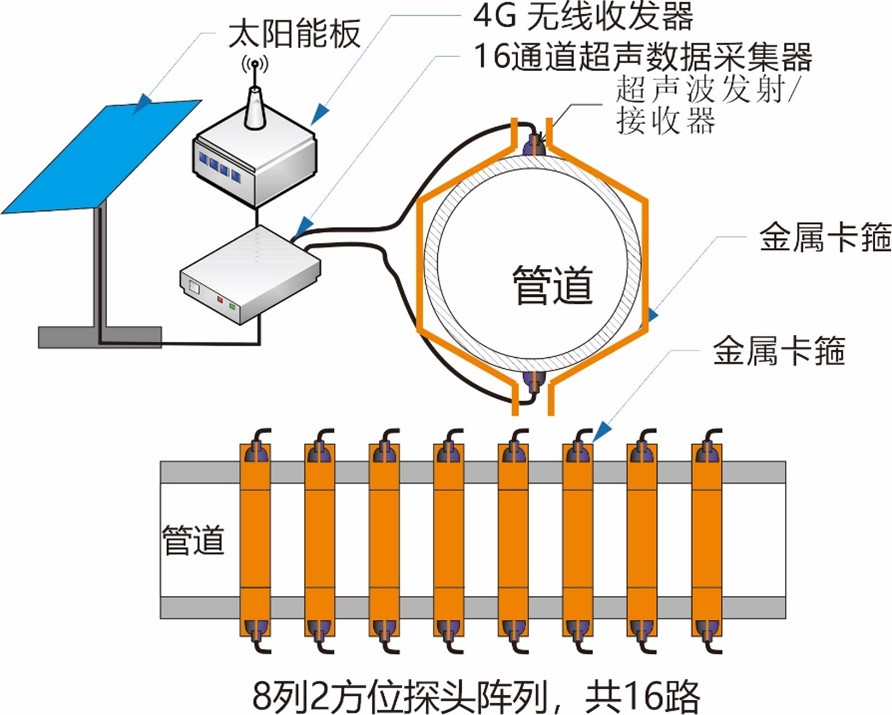

圖1.管道陣列超聲測厚方案示意圖
