產品介紹

     CS電化學工作站采用全浮地式設計，具有出色的穩定性和精確度，先進的硬件和功能完善的軟件，為涉及能源、材料、生命科學、環保等領域的科技工作者提供了優秀的科研平臺。


     應用
   （1）能源材料（鋰離子電池、太陽能電池、燃料動力電池和超級電容器等）、先進功能材料以及傳感器的性能研究；

   （2）電化學分析研究；
   （3）電合成、電沉積（電鍍）、陽極氧化、電解等反應機理研究；
     (4）金屬材料的腐蝕行為研究與耐蝕性評價；
   （5）緩蝕劑、水質穩定劑、涂層以及陰極保護效率的快速評價。

     硬件特點
    ● 雙通道相關分析器和雙通道高速16bit /高精度24bit AD轉換器

    ● 內置FRA頻響分析儀，頻率范圍 10μHz ~1MHz
    ● 高帶寬高輸入阻抗的放大器
    ● 內置FPGA DDS信號合成器
    ● 高功率恒電位儀/恒電流儀/零電阻電流計
    ● 電壓控制范圍：±10V，槽壓為±21V（可選30V）
    ● 電流控制范圍：±2A （可擴展至20A/40A/100A）
    ● 電位分辨率：1μV，電流分辨率：1pA（可選100fA）

      軟件特點
       ① 數據分析

       伏安曲線的平滑、積分和微分運算，計算各氧化還原峰的峰電流、峰電位和峰面積等；

       極化曲線的三參數或四參數動力學解析，計算Tafel斜率b_a，b_c，腐蝕電流密度i_corr，極限擴散電流、極化電阻R_p和腐蝕速率等，還可由電化學噪聲譜計算功率譜密度、噪聲電阻R_n和譜噪聲電阻R_sn(f)。

       ② 實時存儲

       CS Studio實時存儲測量數據，即使因斷電導致測試中斷，中斷之前的數據也會自動保存。

       ③ 定時測量

       CS Studio測試軟件具有定時測量功能， 對于某些需要研究體系隨時間變化特征時，可提前設好測試參數與間隔時間，讓儀器在無人值守下自動定時測量，為實驗提供方便。


      技術優勢
       ① 交流阻抗
       儀器采用相關積分算法和雙通道同步過采樣技術，具有較強的抗干擾能力，尤其適合于涂層、混凝土等高阻體系（>10⁹Ω）的交流阻抗測量，也可用于Mott-Schottky 曲線和微分電容曲線繪制。軟件能實時顯示開路電位，用戶無需輸入，即可輸出準確的極化過電位。
       具有恒流阻抗測試功能，尤其適合于18650、軟包電池等超低阻儲能器件的交流阻抗測量。

       ② 極化曲線

       具有線性極化和Tafel極化曲線測量功能，用戶可設定循環極化曲線的陽極回掃電流（鈍化膜擊穿電流），來確定材料的點蝕電位和保護電位，評價晶間腐蝕敏感性。軟件采用非線性擬合算法解析極化曲線，可用于材料耐蝕性和緩蝕劑性能的快速評價。

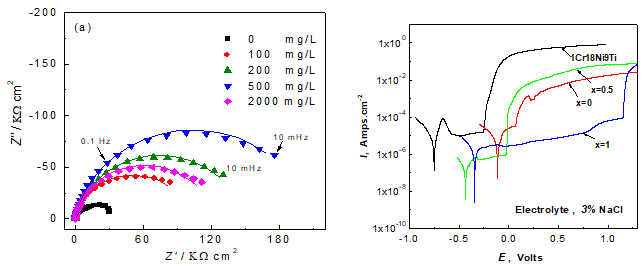

                        6063鋁合金在含Ce³⁺的3%NaCl溶液中的EIS       鈦基非晶態合金和不銹鋼在3%NaCl溶液中的極化曲線


       ③ 伏安分析

       能完成線性掃描伏安（LSV）、循環伏安（CV）等電分析方法，集成峰面積、峰電流計算和標準曲線分析功能。

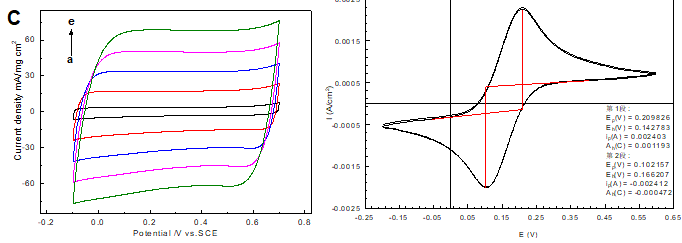

聚吡咯超級電容器在0.5 mol/L H₂SO₄溶液中的CV曲線            鉑電極在K₄[Fe(CN)₆] + KCl溶液中的CV曲線


       ④ 電化學噪聲

       采用高阻跟隨器和零阻電流計測量腐蝕體系自發的電位與電流波動，可用于點蝕、電偶腐蝕、縫隙腐蝕和應力腐蝕開裂 等局部腐蝕研究。通過噪聲譜分析，可評估亞穩態蝕點或裂紋的誘導、生長和死亡過程?；谠肼曤娮韬忘c蝕指數計算，也可用于局部腐蝕監測。


低碳鋼在0.05mol/L Cl^-+0.1mol/L NaHCO₃溶液中的電化學噪聲


       ⑤ 全浮地測量

       CS系列電化學工作站采用全浮地式工作電極，可用于工作電極本身接地體系的電化學研究，如用于高壓釜電化學測試（釜體接地），大地中金屬構件（橋梁、混凝土鋼筋）的在線腐蝕研究等。
       ⑥ 正反饋IR補償

       啟動IR補償后，電化學工作站會增加一個額外模擬反饋路徑，通過測量電解池電流，啟用正反饋補償，硬件電路增加反饋信號，自動對R_s上的壓降進行補償。

       ⑦ 自定義方法
       支持用戶自定義組合測量，用戶可以設定定時循環進行某一測試方法或多種方法的組合測試，用于無人值守下的定時自動測量；
       提供API通用接口函數和開發實例，方便用戶二次開發和自定義測試方法；
       提供用戶自定義腳本編寫范例，用于實現您獨特的電化學實驗技術。

  技術指標

硬件參數指標

電化學阻抗測量指標

   儀器配置
   1）儀器主機1臺
   2)  CS Studio測試與分析軟件1套
   3）模擬電解池1個
   4）電源線/USB數據線各1條
   5）電極電纜線1條
   6）電腦（選配*）

   功能方法

CS單通道系列不同型號功能方法比較

注：*氫擴散及旋轉盤環電極測試需配置CS1002恒電位/恒電流儀或采用CS2350M雙恒電位儀。
       *產品3年質保。
