山西某變電站接地網腐蝕監測

信息來源：柯普防腐 發布時間：2024-09-02 15:32:04 瀏覽次數：0次

發變電站接地網是埋入大地中并與大地緊密接觸的金屬網，為故障電流或雷電流快速泄放提供入地通道、保護人身安全和電氣設備安全。據某省的接地網腐蝕調查統計，嚴重腐蝕的超過13%。一些地區的輸變電系統接地網的使用壽命僅有10年，腐蝕嚴重的3～4年就出現接地網或引下線腐蝕斷裂。接地網腐蝕不僅使接地電阻增大，造成接地網壽命減短，嚴重時甚至危及電網的穩定運行。因此，研究接地網在線腐蝕監測方法，實現不斷電、不開挖情況下的腐蝕監測，以便及時發現故障，防患于未然，對于保障電力系統的可靠運行具有重要意義。
接地網的腐蝕監測傳感器除了要具有常規的電化學傳感器的作用，即與被測地網金屬構成電化學三電極測量系統，還要具有限流作用，即將極化電流限制在工件表面的約定面積內，具有限流作用，小孔限流電極是電力系統變電站的一種簡單可靠的接地網狀態檢測工具，實現在不對接地網進行大面積開挖的情況下，對接地網的腐蝕情況進行檢測，從而有效保障電力系統的安全運行。

1.項目內容及目的：

1）變電站接地網各個不同位置腐蝕情況在線監測；

2）根據腐蝕監測數據，為接地網的更換和維護提供參考依據。

2.主要監測數據及功能：

1）監測多地變電站的不同點的地網腐蝕速率；

2）集成小孔限流與護環電極電流約束的腐蝕監測傳感器，直接以接地網作為監測的工作電極，可以有效地將極化電流約束在接地網于傳感器小孔投影區域內，防止電流彌散，提高了腐蝕速率測量精度；

3）基于交流阻抗技術和相關積分算法的接地腐蝕監測裝置，實現了極化電阻和土壤電阻率的同時測量，具有較高的抗電磁干擾和交流干擾能力，其測量結果較傳統方法離散性小。

3.設備、探頭和數據傳輸方式

1）采用設備：CST1840腐蝕監測儀、CST610無線數據收發器

2）探頭：基于護環電流約束機制的小孔限流電極

3）數據傳輸方式：無線數據傳輸、腐蝕監測數據管理平臺

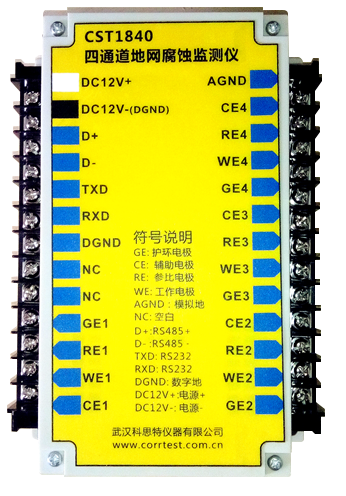

CST1840接地網腐蝕監測儀
  采用高性能C8051F060單片機、精密運放、高速AD/DA轉換器和DDS信號發生器,研制了四通道交流阻抗測量原型機，如圖1左圖。該原型機與小孔限流傳感器配合，采用交流阻抗和電流約束方法，將極化電流限制在預定的工作面積內；

  基于護環電極與小孔限流的雙重電流約束技術，我們設計了一種既可限流又具有電流補償功能的傳感器，可用于接地網本體腐蝕速率的直接測量。

  CST1840接地網腐蝕監測儀具有雙重極化電路，將采用高精度16bit AD轉換器和交流激勵信號，通過相關積分算法，可有效避免外部交直流干擾對腐蝕測量過程的影響。

  CST1840的系統電路可分為四個部分，一是交流阻抗測量電路，用于測量瞬時腐蝕速率，二是電流約束電路，用于將來自CE的電流約束在其投影面以下；第三是DC-DC電源系統，用于從控制室的高壓直流轉換為低壓精密直流電源，給監測傳感器供電；第四是通訊電路，采用Rs485通訊與控制室收發器實現實時通信，用于將指令或測量數據上下傳送。

  在交流阻抗測試過程中，基于護環的小孔限流電極中的CE與GE電極始終處于相同的極化電位，但用于阻抗譜計算的極化電流僅取來自CE電極的電流，工作電極的面積則用CE在鋼板上的投影面積來計算。

小孔限流探頭

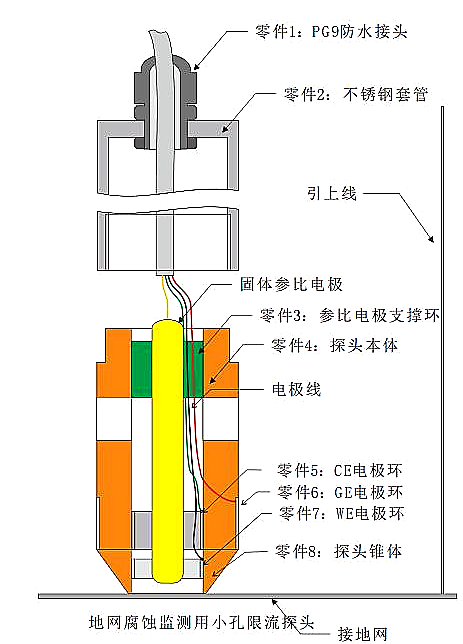

該探頭的輔助電極分為兩部分：一個為小孔外的護環電極（Guard Electrode，GE）另外一個為小孔內壁的輔助電極（CE），當將此電極垂直放置于接地網鋼條上時，CE提供孔口投影面的鋼板極化電流，而GE則提供小孔外側的電流極化，通過此種設計可以更好地將電流約束在小孔內，將極化電流限制在CE投影面積以下，可用于接地網本體腐蝕速率的準確測量。

圖 1. CST1840接地網腐蝕監測儀（左）基于護環電流約束機制的小孔限流電極（右）

在測量時，探頭錐體的內部填充接地網所處環境的土壤，探頭放置在接地網扁鋼上，掩埋固定，而且由于探頭上的不銹鋼套管的自重，可以對探頭位置有一定的穩固效果。因為探頭自帶的工作電極WE與接地網扁鋼材料相同，而且他們所處的土壤環境一致，并且探頭自帶的工作電極WE面積一定且已知，所以可以通過測量探頭自帶的工作電極的腐蝕情況來得出當前階段的土壤腐蝕速率，作為一個參考值，起到腐蝕速率校對的作用。圖3為基于護環限流與小孔限流的腐蝕監測探頭實物圖。

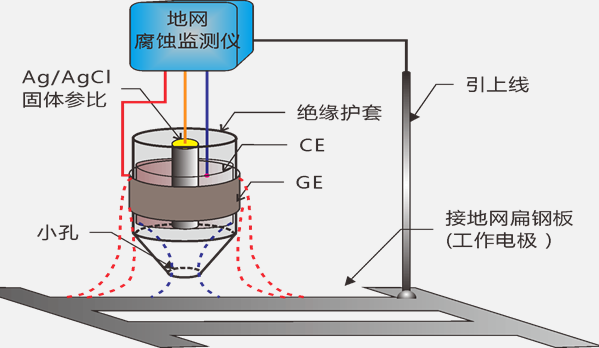

圖2-1.探頭與接地網的連接示意圖

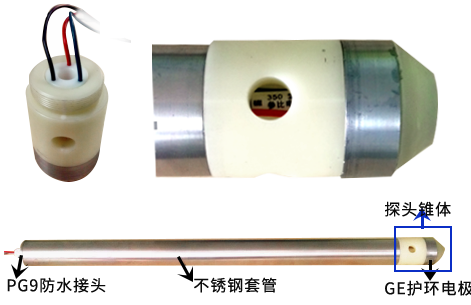

圖2-2. 基于護環的小孔限流電極實物圖

腐蝕監測網絡
基于B/S模式開發了接地網腐蝕監測網站，該網站安裝在Internet服務器上，用戶通過客戶端通過Internet網絡即可以訪問服務器中的地網腐蝕監測數據。服務期內安裝有基于WCF的軟件，通過無線通訊網，可實現現場腐蝕監測裝置的參數配置、數據讀取、歷史數據查詢、報表統計和報警提示等功能。

圖3. 接地網腐蝕監測網絡

太原侯村接地網遠程腐蝕監測系統現場
1、探頭布置示意圖

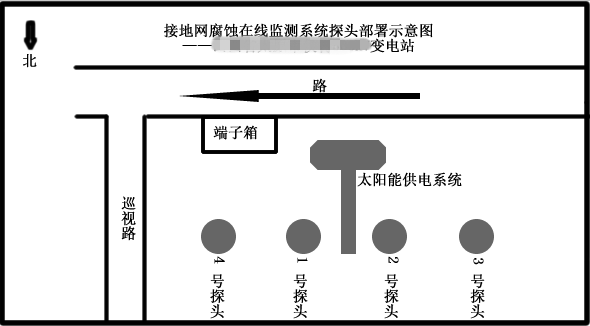

圖4. 探頭布置示意圖

2、腐蝕監測探頭固定、監測設備安裝與調試

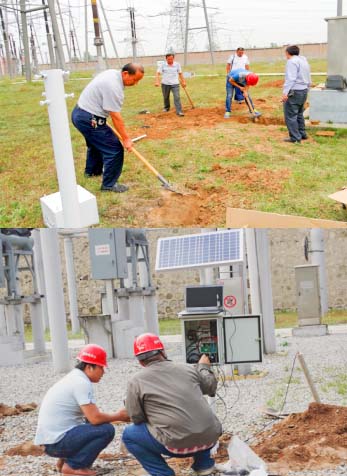

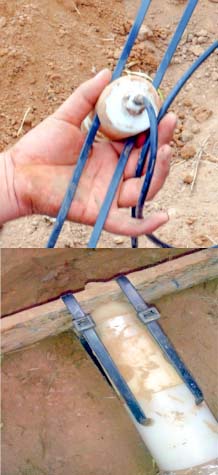

圖5. 現場安裝調試

3、接地網遠程腐蝕監測系統現場

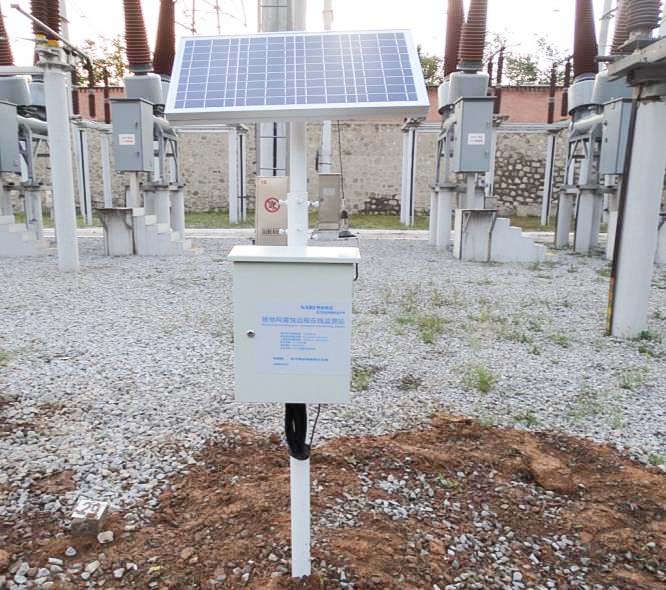

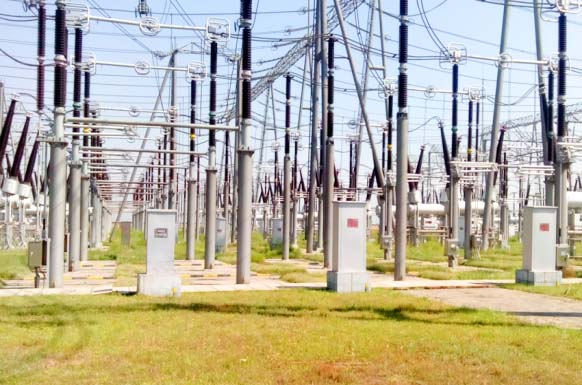

圖6. 腐蝕檢測系統現場
