CST610無線數據收發器基于GSM移動通訊技術，采用SMS或者GPRS模式進行遠程數據傳送。具有低功耗、傳送信號穩定，誤碼率低的特點?；赟MS（短消息）的無線數據收發器尤其適用于數據量不大，實時性要求不高的腐蝕監測領域。

　　儀器內置低功耗MCU、日歷時鐘、128k bytes Flash非遺失數據存儲器，即使在服務器不開機狀態下，也能存儲3個月的數據量（每天測量4次）。

　　儀器工作原理
　　CST610無線通訊模塊選用Simens TC35i或者M(jìn)C39。在監控中心指令控制下，儀器內的MCU通過485總線可實現對最多32臺數據監測器的輪詢、采集、存儲和傳送，數據經過校驗打包后，再通過無線模塊發送到監控中心，并自動保存到數據庫中。
　　儀器采用先進電源管理模塊，能夠在非測量期間進入低功耗狀態，延長電池使用時間。并可采用太陽能電池供電，方便無人值守。

　　分布式無線監測系統
　　CST610無線數據收發器可與多種腐蝕監測設備組網，形成分布式無線監測系統，與CST600陰極保護數據采集器、監控中心服務器，并借助Internet組成的遠程陰極保護監測系統，可實現長輸管線保護狀態和保護電源的遠程測控，如下圖1，通過軟件自動查詢各路監測點的保護電位，保護電源的輸出電流和輸出電壓等；并具備當保護電位異常時自動通過短信報警的功能。監測器內置防水通訊接口，配合相應的CathMonitor軟件可讓用戶在室外用筆記本電腦將監測器歷史數據讀出，并可進行數據分析、打印。

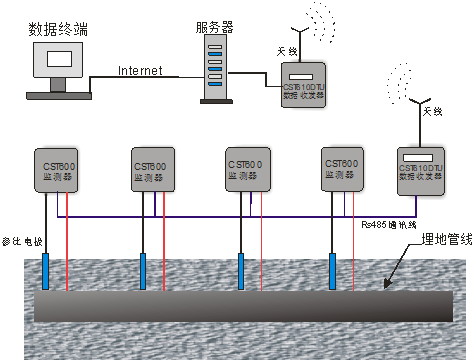

圖1. 基于短消息模式的遠程陰極保護監測網路


　　應用領域
　?、貱ST610無線收發器可與多種腐蝕監測設備組網，形成分布式無線監測系統；
　?、谂c監控服務器和B/S或C/S監控軟件，可組建自動化的腐蝕監測網絡系統；
　?、圻m用于數據量不大，實時性要求不高的腐蝕監測領域。


主要技術指標

　　儀器配置
　　1) CST610收發器1臺
　　2) 監控與數據庫管理軟件1套
　　3) 天線1根

• CST610無線數據收發器 點擊下載>>
