腐蝕掛片作為最基礎的腐蝕速率測量手段，被廣泛應用，涵蓋了實驗室研究、工業領域的腐蝕評價、緩蝕劑應用、酸洗的監測、特殊領域的監測和研究等。其目的是通過測量表面積的腐蝕情況或者失重情況從而計算腐蝕速率，并可以觀察腐蝕形態等。應用方法主要是將腐蝕掛片懸掛于測試容器內或現場裝置（包括管道）或測試管道上，懸掛一定時間后進行稱重，通過懸掛前后重量差值來計算材料的腐蝕速率。
　　腐蝕掛片可以提供被監測系統中可能發生的腐蝕類型的直觀顯示，如表面形貌，以便分析表面腐蝕產物，從而確定腐蝕的類型。
　　
　　腐蝕掛片系統組成：
　　（1）掛片；（2）掛片支架；（3）2英寸高壓承載器安裝組件；（4）帶壓取放裝置。

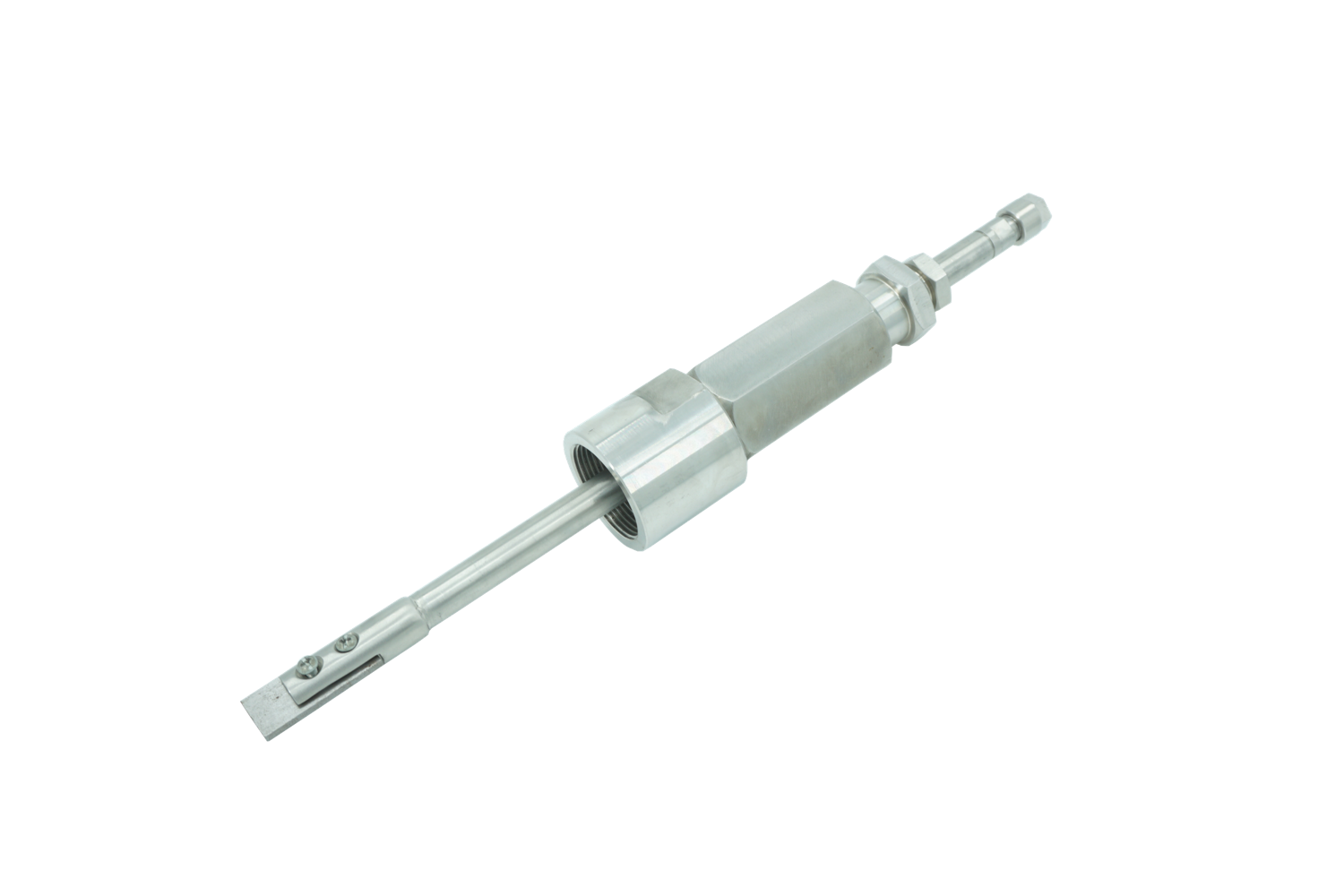

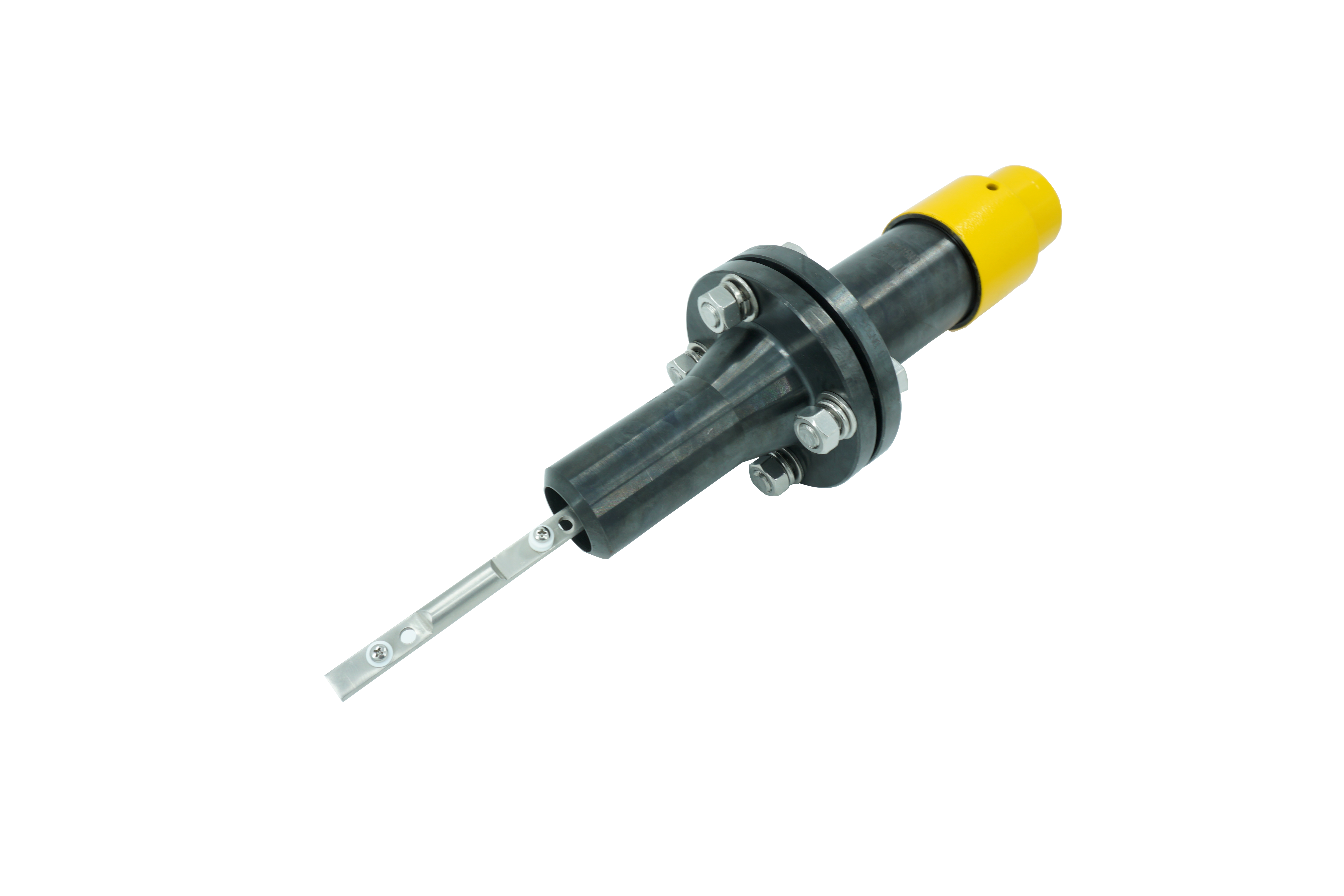

圖1.CP-413低壓掛具                                                                               圖2.CP-414高壓承載器　　

（1）掛片　　

我公司可以提供任何國際通用型號的腐蝕掛片，主要有條形、碟形、多孔等，常用的是2英寸掛片和3英寸掛片。
　　可訂制不同材質，材質有：A3、20＃、45#、20G、304、N80、P110、L80、G30不銹鋼、H59黃銅、H62黃銅、H70黃銅、T2紫銅、鋁、鑄鋁、鎳、鑄鐵、19Mnb等。

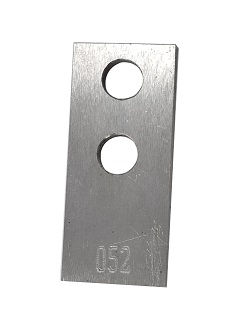

圖3 掛片


　　（2）掛片支架　　

掛片支架材質：316不銹鋼 可分為單層，雙層以及多層掛片支架

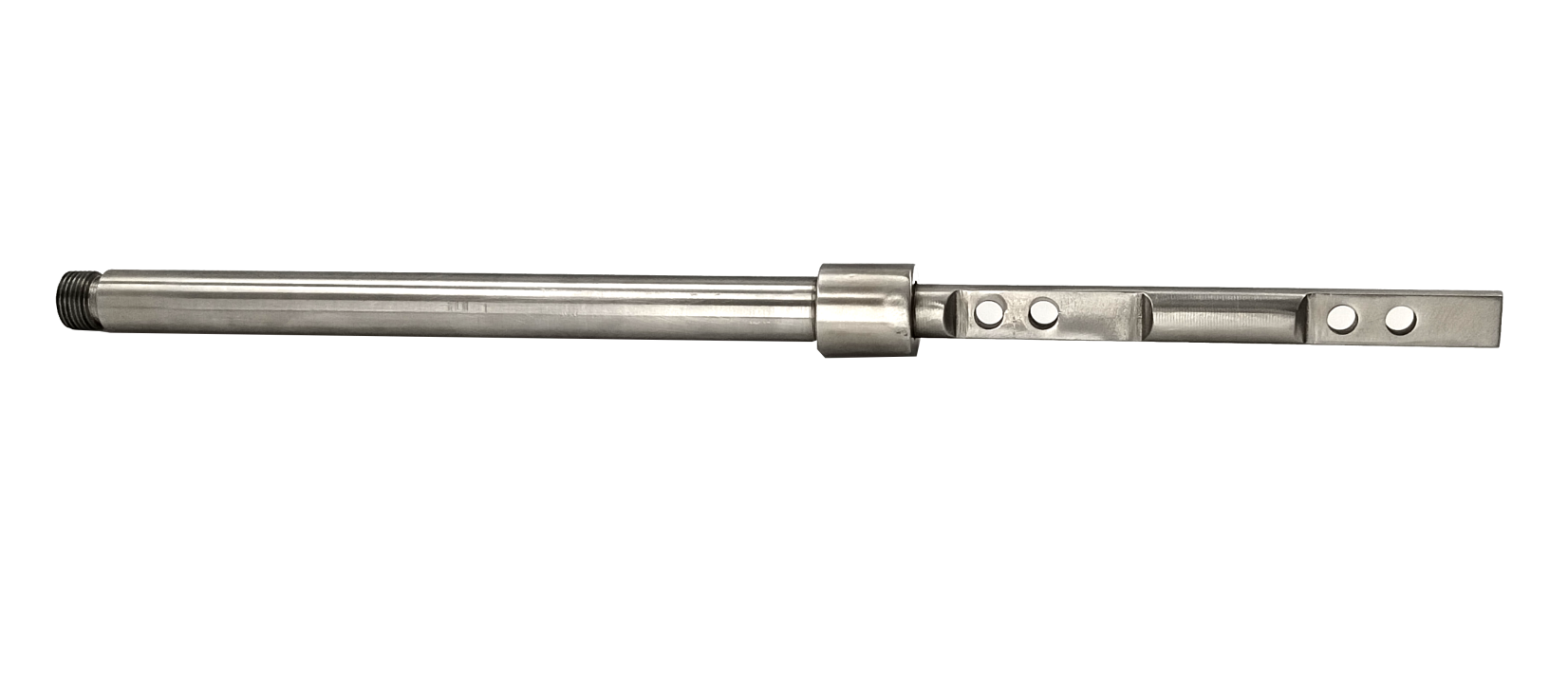

圖4. 掛片支架

根據管道的直徑，建議選用單層（? 76mm管）或雙層掛片（? 159mm管）。最底部掛片距離主管線底部10~20mm。

　　（3）2英寸高壓承載器安裝組件

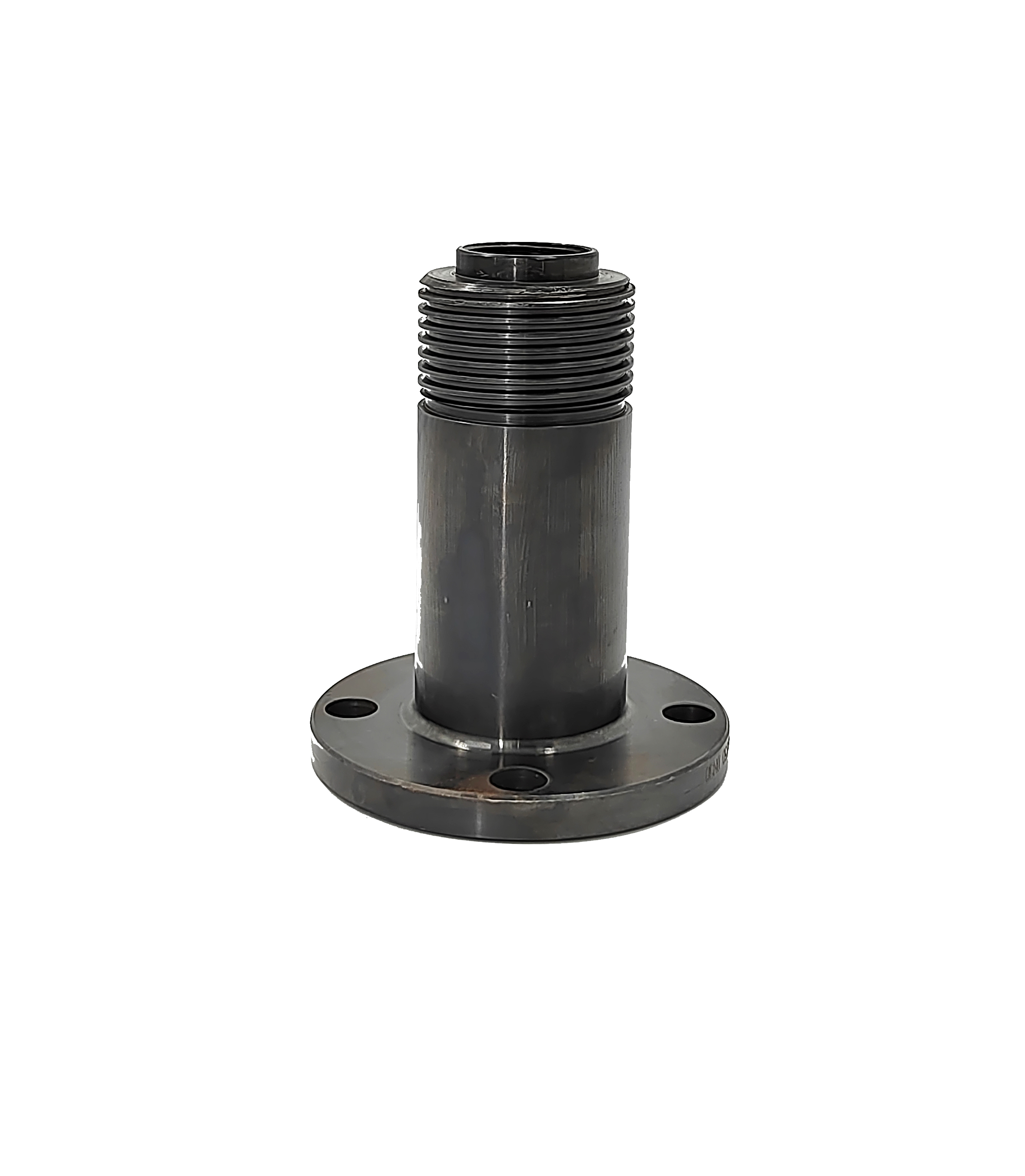

圖5. 安裝基座（焊接式/法蘭式）、實心旋塞 　　

2”高壓安裝基座系統被廣泛應用于氣體介質和原油輸送的管線中。我公司提供的組件采用國際通用的2”套管接入形式，用空心密封旋塞作為掛片架的承載體，安裝在監測管段上。
　　技術參數：
      1）組件材質：安裝基座：A105 ；實心旋塞：316L不銹鋼；保護帽：低碳鋼，316L不銹鋼；2）密封結構：波紋形四氟墊；3）適用壓力：≤40MPa；4）適用溫度：≤260℃；5）基座連接形式：焊接式。
　　
　　（4）CP-416帶壓取放裝置　　

CP-416帶壓取放裝置可廣泛應用于石油、化工、水處理等各類管線內的帶壓腐蝕監測操作，不用停工、停產、切換流程，具有操作安全簡便的特性。帶壓取放裝置主要用于2英寸高壓旋入式腐蝕在線監測裝置，可用于掛片（或探針）的取出和更換。
　　
　　CP-416球閥
　　技術參數：
　　（1）耐壓等級：3600PSI/24.8MPa；（2）溫度范圍 ：+260℃；（3）適用于2英寸接口系統；（4）殼體材質：可選316L不銹鋼；（5）符合NACEMR0175和MR0103要求。
　　
　　CP-416球閥組件適用于標準的2英寸帶壓取放設備，包括延長的把手，銅錘，鋼絲刷，這些組件與取放器一起放置在一個野外作業箱中。球閥關閉后可以隔斷管線內介質，此時可以將取放器與球閥安全的脫離；開啟時可以讓腐蝕監測探針或裝有腐蝕掛片的掛桿通過球閥進入管線內部。

　　
　　CP-416帶壓取放裝置
　　技術參數：
　　（1）額定壓力：:6000PSI/41.3MPa；（2）額定溫度：-26℃/+260℃；（3）符合NACEMR0175/MR0103規范要求；（4）適用于2英寸接口系統。
　　
　　CP-416取放器配合CP-416球閥可以完成2英寸接口系統的不停產帶壓取放作業，避免因停產帶來的時間和經濟損失。這種便捷、安全、易于使用的工具設計在全壓力可對掛片或探針進行快捷的取放作業，無需額外的轉換接頭。
　　取放器內部采用O型圈密封，通過精密的尺寸設計，最高可承受6000PSI/41.3MPa的壓力。在進行取放作業時，包括取放器和伺服閥在內，所有使用到的工具都可放置于工具箱內，可方便地在各個工作場站間運輸。

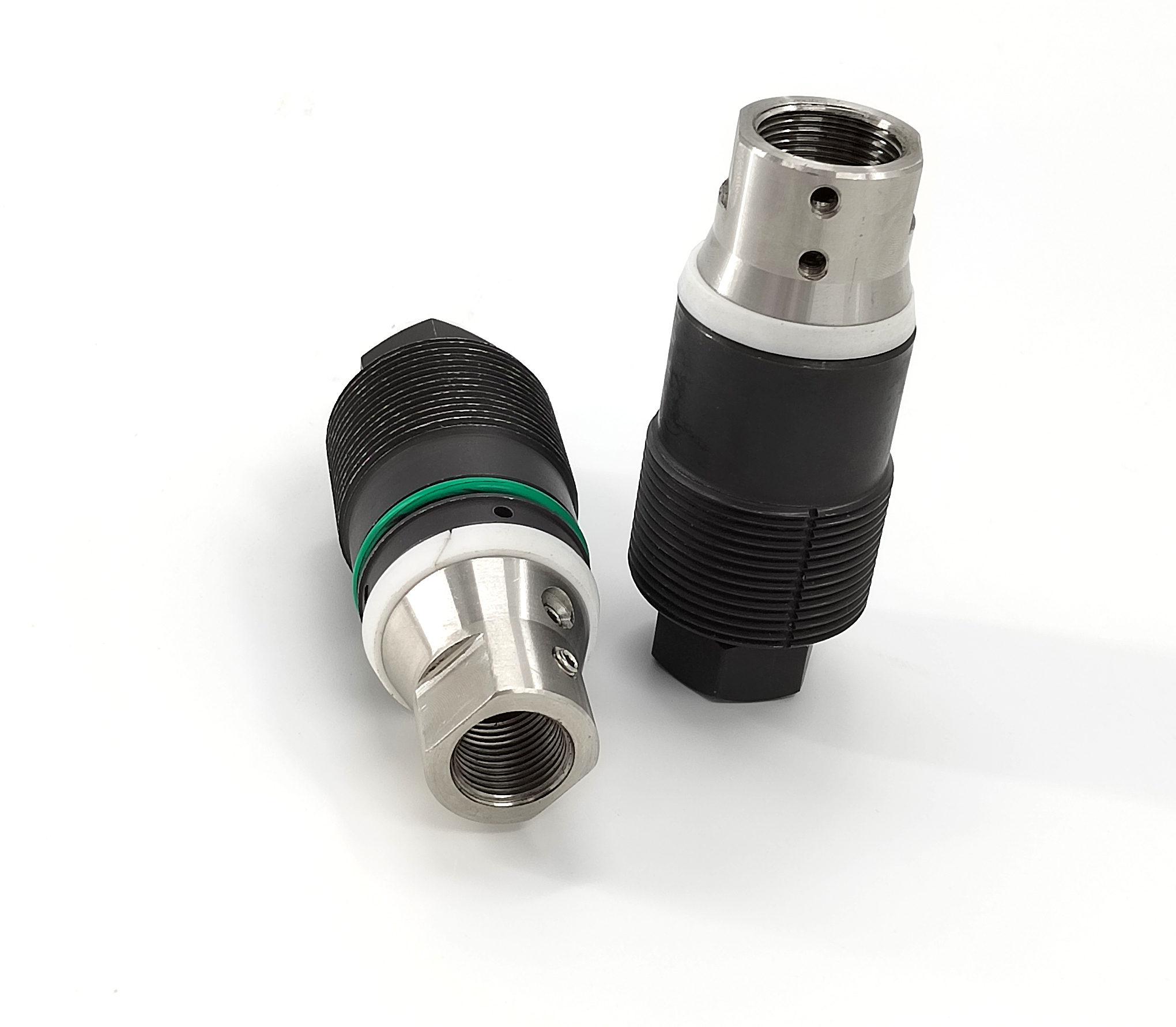

圖6. CP-416帶壓取放裝置1套
