CST480RS環境腐蝕監測儀，采用精密歐姆電阻測量原理，適合于橋梁、隧道、市政工程及海上工程等領域的大氣、海水、土壤和混凝土中金屬結構的腐蝕監測，尤其是處于陰極保護狀態下金屬材料腐蝕監測。本監測儀采用電阻探針方法實現腐蝕測量，避免了采用電化學極化時，由于陰極保護或外部電場的干擾，導致無法測量或者精度下降的問題。本傳感器尤其適用于土壤腐蝕監測，代替失重測試片，用于陰極保護狀態下埋地管道的在線腐蝕監測。
　　CST480RS環境腐蝕監測儀是根據ISO9223-2013標準設計，將腐蝕測試片和數據采集與處理單元集成為一體（圖1a），提高了數據測量精度。監測儀外殼為ABS材質，全密封設計，可以埋入地下或者浸入水（不超過40米）中測試。監測儀末端為三個軸向分布的大面積測試片，其中一個為電阻式腐蝕監測片（ER），用于腐蝕速率在線監測；第二個為與埋地設備短接的陰極保護測試失重片，用于與ER探頭相互校正；第三個為自然腐蝕狀態下的失重測試片（CP），用于評估無陰極保護狀態下的金屬腐蝕速率，如圖1b。

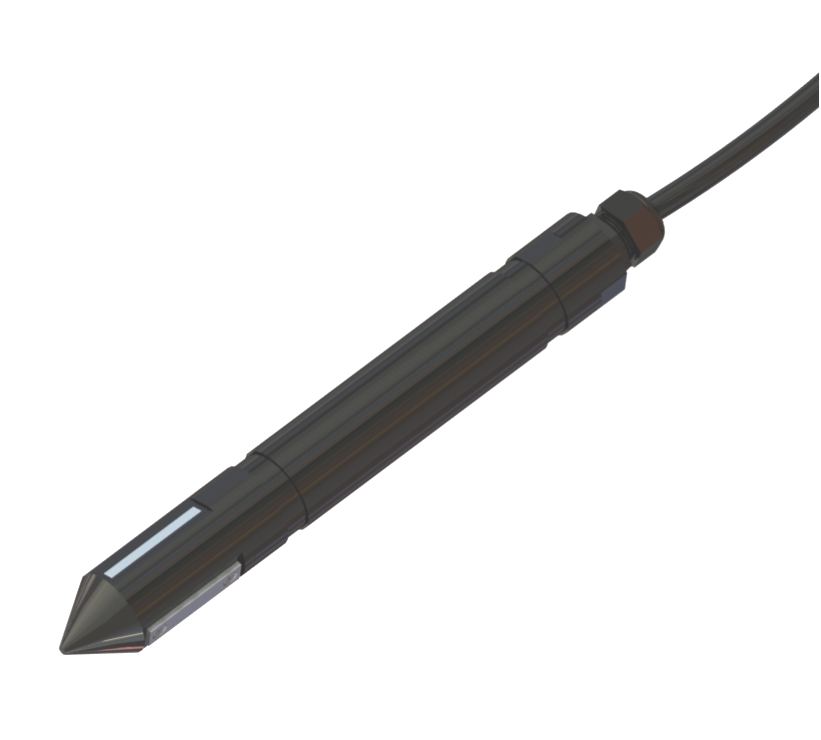

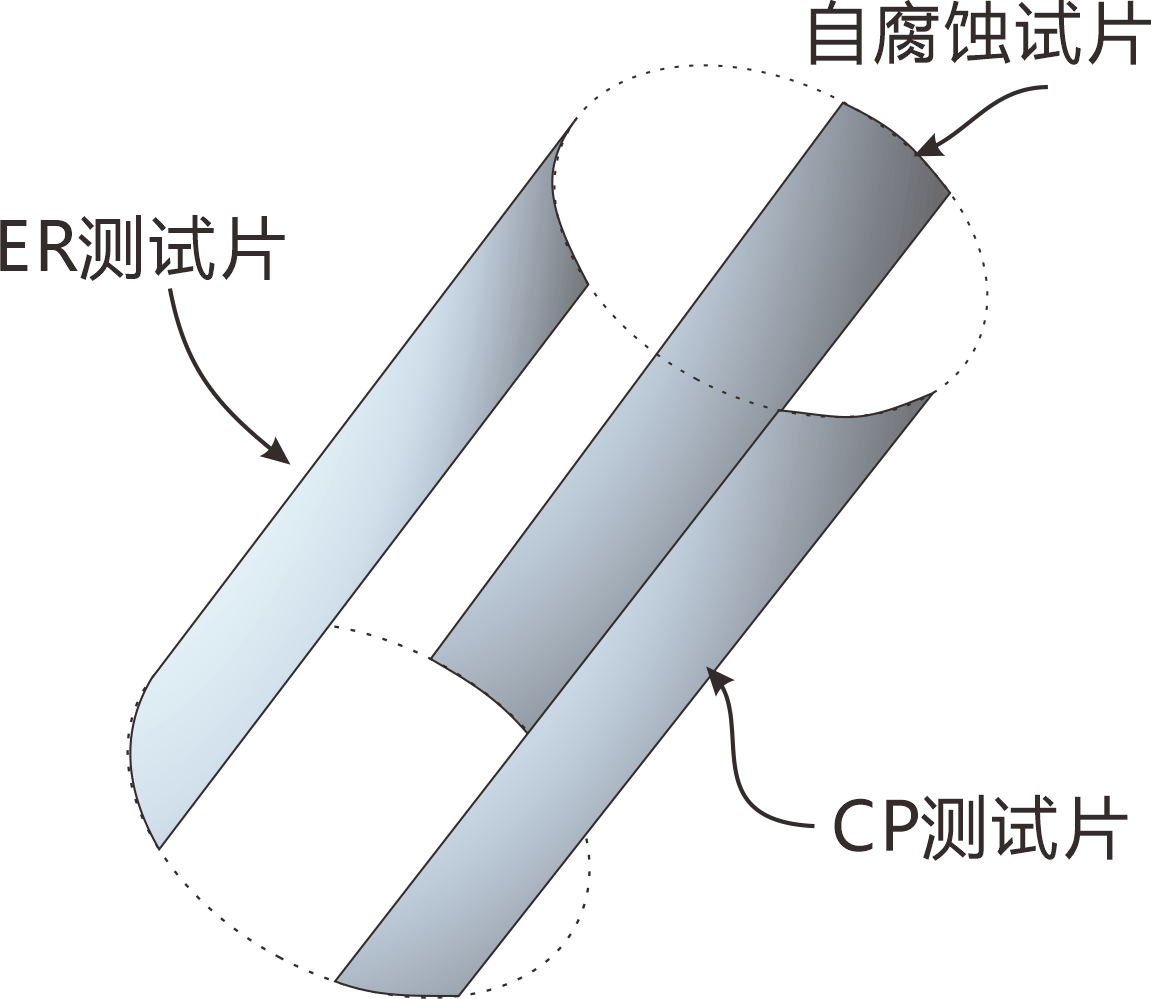

圖1. CST480RS環境腐蝕監測儀，探頭底部120°布置三個腐蝕測試片


　　CST480RS腐蝕監測儀利用交流激勵源和四線制電阻測試法，實現了較高的微電阻測量分辨率，可達探頭厚度的1/10000，減薄分辨率可達到50 nm（相對于0.5mm標稱厚度測試元件）。內置溫度補償電路，降低溫度變化對測量精度的影響。腐蝕監測儀殼體采用防水設計,保證埋地狀態下的長期穩定性。

　　CST480RS采用RS485+供電復合電纜與CST603G陰極保護監測儀連接，用于同步測量陰極保護參數和埋地金屬試樣的腐蝕速率。該監測儀也可以獨立工作，通過光纖轉網口模塊、網口轉485模塊、光纖轉485模塊或4G轉485模塊等接口轉換器與業主的現場監測系統對接。

主要技術指標

　　軟件指標

　　測量參數：腐蝕速率，腐蝕余量，已腐蝕量；
　　腐蝕數據庫管理：支持SQL數據庫；
　　隨機軟件支持已腐蝕量、腐蝕余量及腐蝕速率圖形顯示和報表輸出，輸出數據兼容Excel格式?？蓪Χ嗯_(tái)腐蝕傳感器進行參數配置和數據導入功能，如圖2。

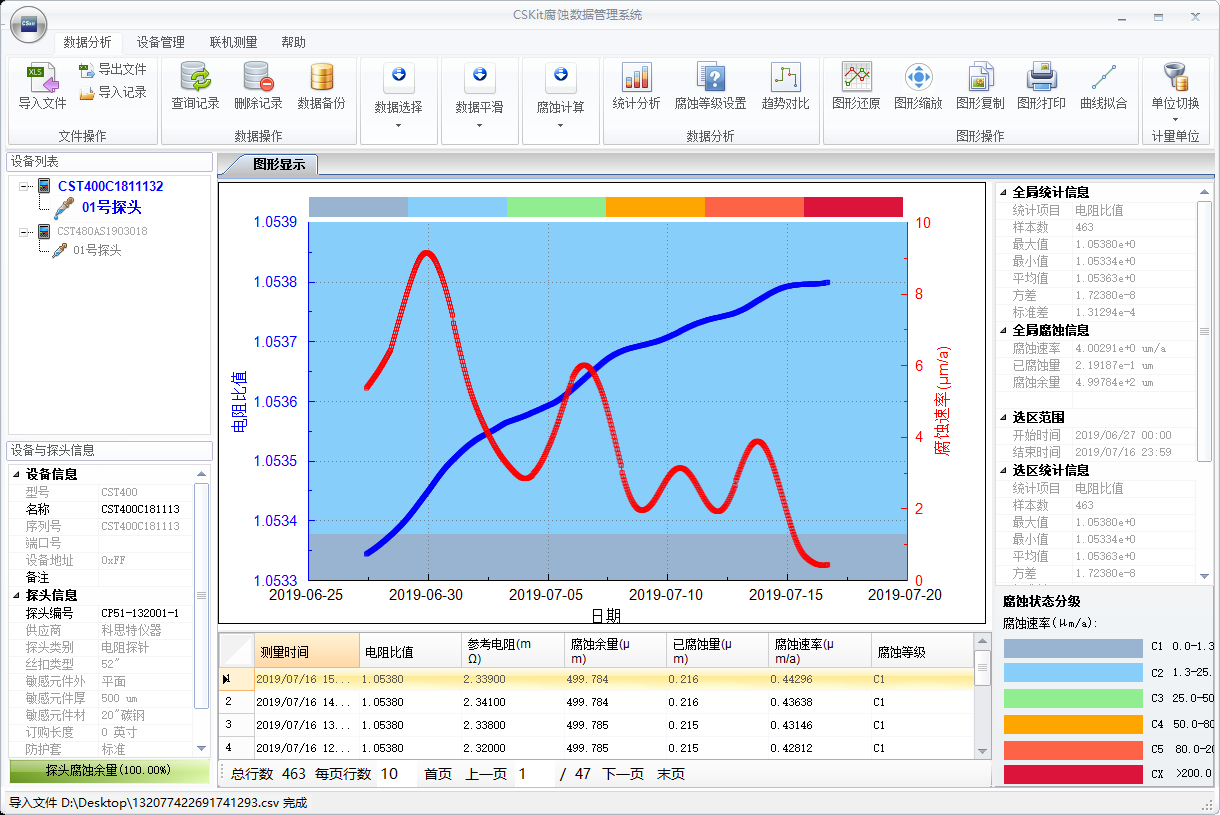

圖2. CST480RS軟件界面及操作功能示意圖

　　應用領域

　　橋梁、隧道、市政工程及海上工程等戶外運行環境，適用于大氣、海洋、土壤、混凝土內金屬腐蝕等級評價，陰極保護狀態下埋地金屬試片的腐蝕在線監測。

　　儀器配置

　　1）CST480RS環境腐蝕監測儀（含腐蝕探針） 1套
　　2）腐蝕數據采集與分析軟件
　　3）RS485通訊，支持Modbus協議或用戶指定協議
　　4）DC12V電源或電池盒

　　系統組成

　　可采用商用4G物聯網組建遠程腐蝕監測系統（圖3），該系統由1臺或多臺CST610無線收發器作為RTU現場管理節點，負責CST480RS的定時輪詢，并將其數據實時傳送到云監控中心。中央監控軟件以圖形方式實時顯示不同腐蝕監測設備的數據，包括剩余厚度、腐蝕速率、溫濕度和大氣壓等參數。也可以采用RS485組建有線網絡，或者直接使用CST620手持?jǐn)?shù)據下載器下載歷史數據。

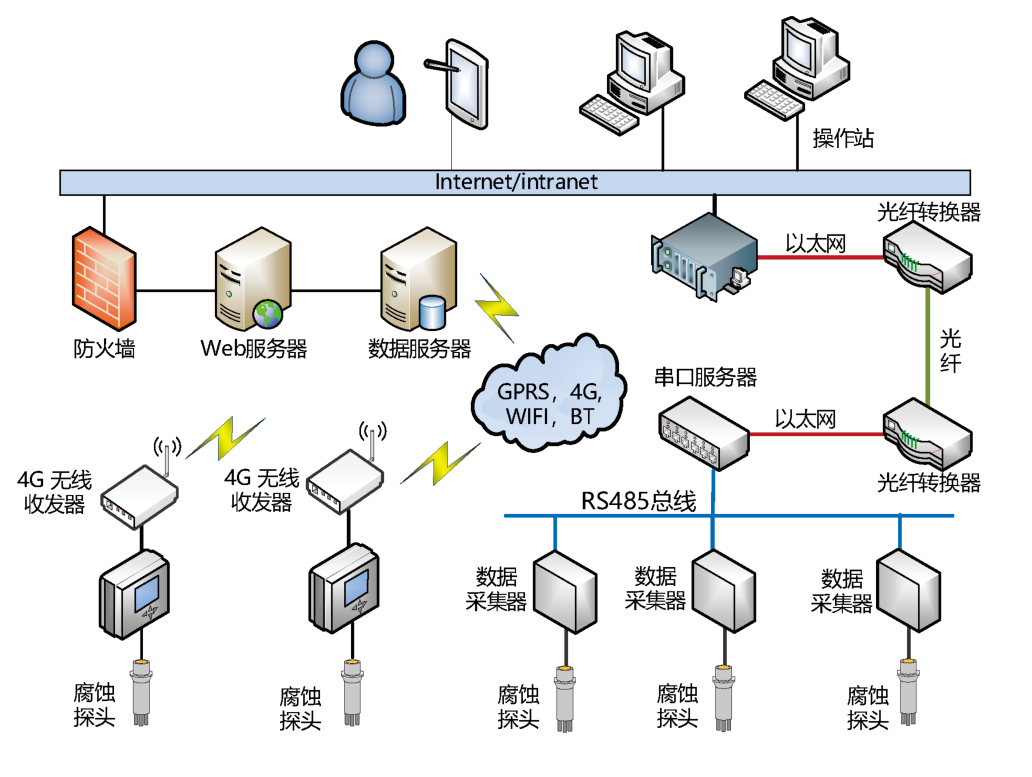

圖3.  遠程網絡腐蝕監控示意圖
