CST730陽極梯腐蝕監測儀采用電化學阻抗和6陣列陽極梯傳感器，測量混凝土中鋼筋腐蝕損傷狀態，可以測量不同埋深碳鋼或不銹鋼陽極的自腐蝕電位、腐蝕速率以及混凝土電阻率。通過測量陽極梯上的6個等間距鋼棒（陽極）相對于參比電極的自腐蝕電位，以及陽極梯相對鈦陰極之間的電偶電流，兩相鄰陽極間的電阻率值和混凝土溫濕度，來研究混凝土內鋼筋銹蝕發展動力學過程。　　

CST730陽極梯腐蝕監測儀傳感器中的包括6根梯形架碳鋼棒（A1，A2,…A6），1只MnO₂長效參比電極，1根鈦合金陰極，1根鋼筋電極。測試儀可以測量6根碳鋼棒以及鋼筋網格相對于MnO₂參比電極的自腐蝕電位，A1~A6與鈦合金電極之間的電偶電流，A1~A6相鄰鋼棒間的阻抗，A1~A6與鋼筋電極之間的阻抗，以及1路混凝土內溫度。　　

在混凝土腐蝕過程中，隨著CO₂、氯離子和水分向內侵入，導致混凝土的脫鈍前沿不斷向內延伸。隨著侵入深度增加，陽極梯上距離表層不同距離的陽極陣列的電極電位、電偶電流和阻抗值均會發生明顯的變化。通過不同深度的陽極陣列電化學參數隨時間和位置的變化曲線，可以計算混凝土碳化深度隨時間的變化規律，預測混凝土中鋼筋的銹蝕時間，為混凝土結垢的預防性維護提供指導。

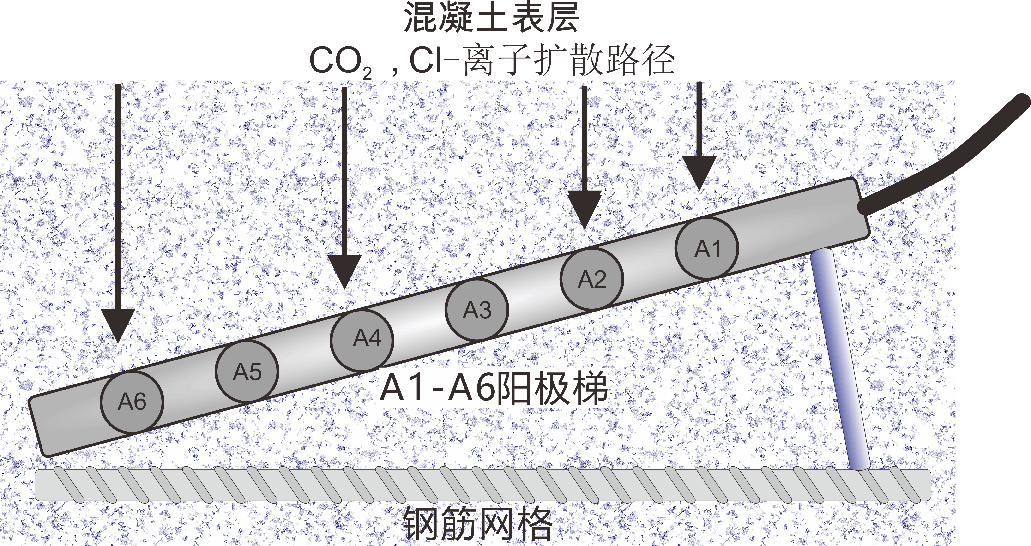

圖1.陽極梯測量混凝土層腐蝕速度的原理圖　　

主要技術指標

　　探頭介紹　　

1）陽極梯：采用6根φ6mm的碳鋼圓棒，每個間距50mm，用不銹鋼框架連接形成梯形框，不銹鋼框架和碳鋼陽極之間采用絕緣連接，并在不銹鋼框內布置溫度探頭。　　

2）外置固定一根鍍鉑鈦電極棒作為陰極和一根螺紋鋼筋棒，固定在合適的距離，分別用于測試電偶電流、極化電流和混凝土電阻率，用于混凝土脫鈍過程研究。
　　3）可選布置一根長效的MnO₂參比電極，用于監測碳鋼棒的自腐蝕電位。
　　4）所有的陽極和電纜都可抗堿和氯離子侵襲， 確保陽極梯探頭的耐久性。

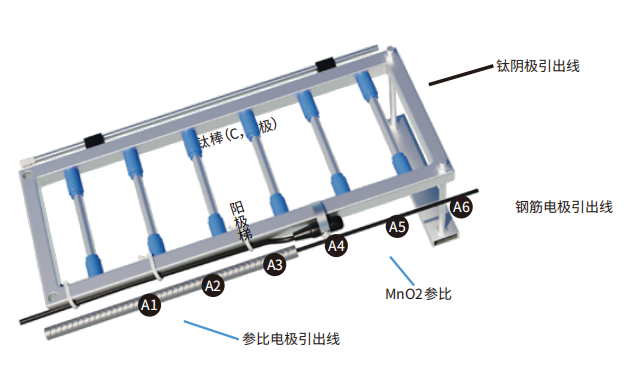

圖2. 六陣列陽極梯示意圖及實物

　　應用領域
　　測量不同埋深碳鋼或不銹鋼陽極的自腐蝕電位、腐蝕速率以及混凝土電阻率、溫濕度；
　　建筑、橋梁等混凝土結構的表層砂漿層的碳化速率監測，鋼筋銹蝕速度及發展趨勢監測。

      儀器設置
　?、?nbsp;CST730陽極梯腐蝕采集器1臺
　　② 數據處理軟件1套
　　③ CP-73陽極梯腐蝕監測探頭1支
　?、?nbsp;RS485通訊電纜1條
　?、?nbsp;*可選CST620手持?jǐn)?shù)據下載器，實現人工下載數據。
　?、?nbsp;*可選CST610無線數據收發器，組成無線數據監測網，實現遠程監控。

　　軟件介紹
　　陽極梯腐蝕監測系統是一套應用于現場的腐蝕測試軟件，可用于讀取CST730陽極梯腐蝕測試儀的測量數據，并保存到數據庫中，還可以圖形方式顯示不同設備的測試數據，基于灰色預測算法計算腐蝕速率發展趨勢等。所有測量數據、圖形可以方便地打印和存儲。

圖3. 溫州七都大橋橋面伸縮縫內安裝的多只陽極梯

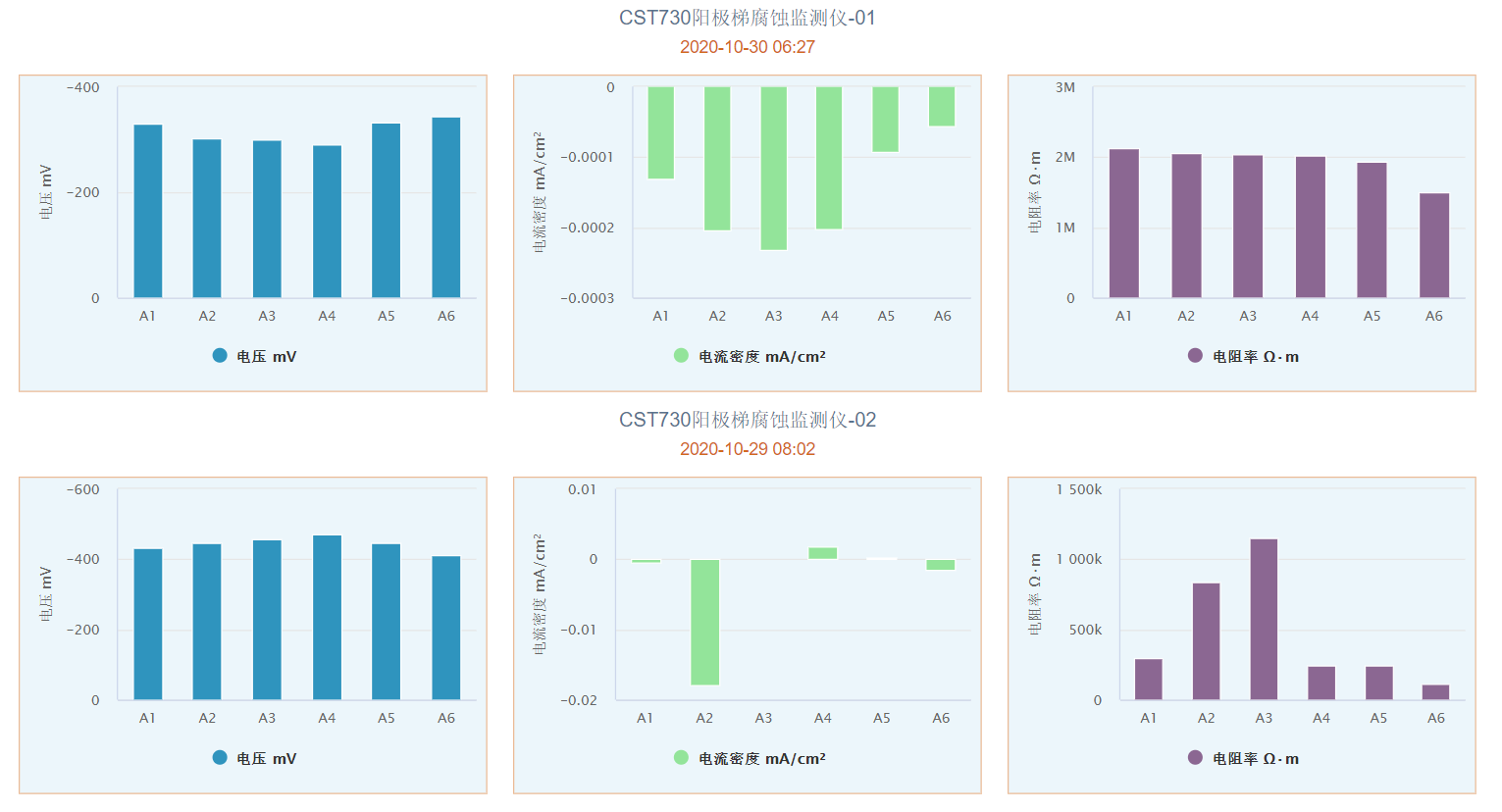

圖4. 陽極梯監測的鋼筋自腐蝕電位、鋼筋阻抗和電偶電流監測數據

• CST730陽極梯腐蝕監測儀 點擊下載>>
