CS353 涂層阻抗測試儀

CS353涂層阻抗測試儀具有易于攜帶、操作簡便、測量迅速、顯示結果直觀等特點。供電采用直流供電，內置充電電池，用于現場無電源情況下使用，滿電狀態下可以連續測量10小時。

產品介紹
探針介紹
資料下載
視頻資源

　　CS353涂層阻抗測試儀具有易于攜帶、操作簡便、測量迅速、顯示結果直觀等特點。供電采用直流供電，內置充電電池，用于現場無電源情況下使用，滿電狀態下可以連續測量10小時。配合專用的阻抗測試探頭，可用于現場涂層狀態評估。

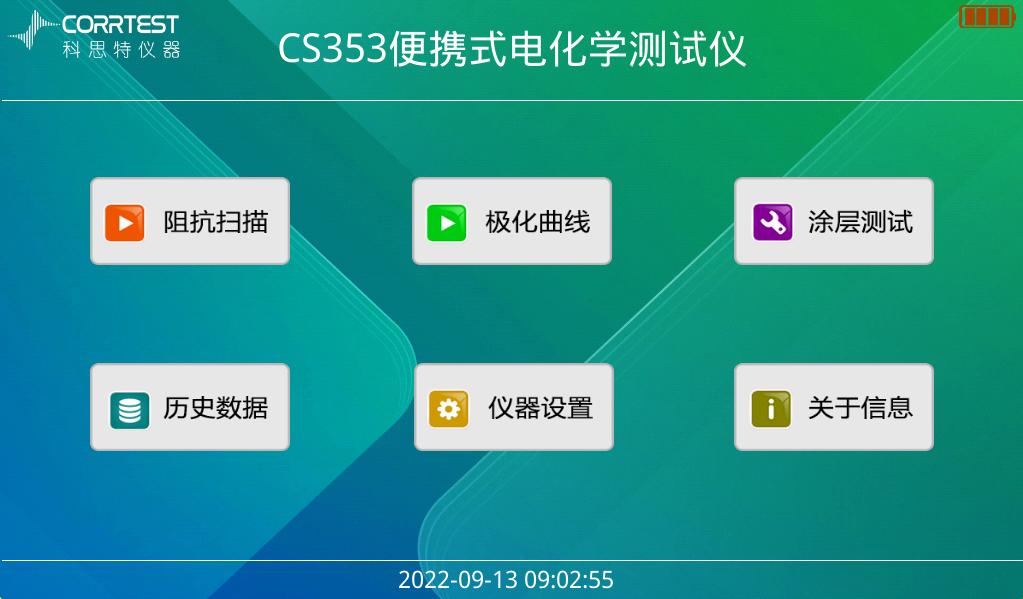

　　CS353涂層阻抗測試儀包含阻抗掃描、極化曲線和涂層測試三種測量方式：

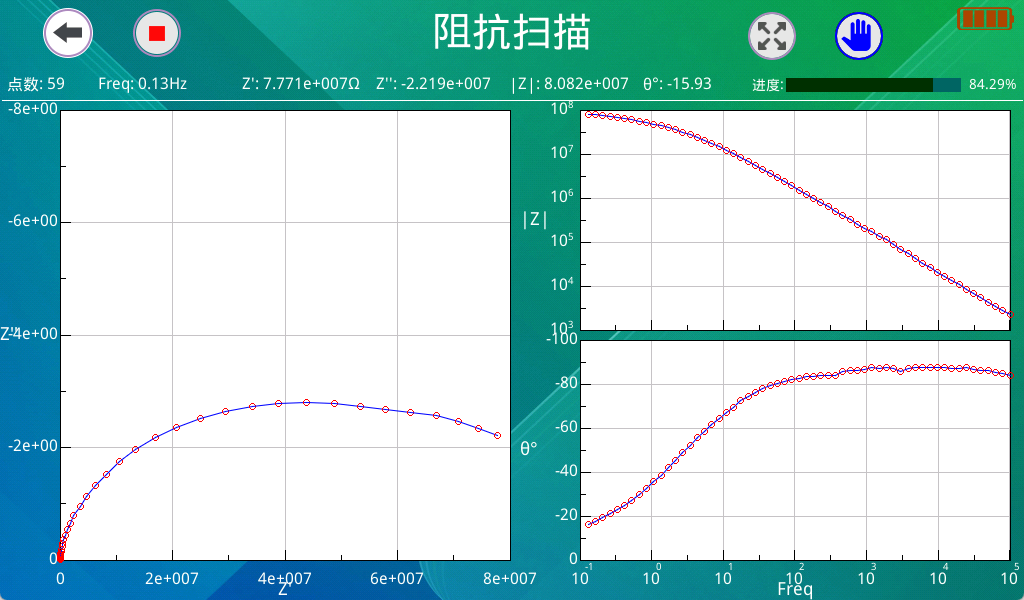

　　阻抗掃描是一種以小振幅的正弦波電位為擾動信號的電測量方法。如果對系統施加一個正弦波電信號作為擾動信號，則相應地系統產生一個與擾動信號相同頻率的響應信號。由不同的頻率的響應信號與擾動信號之間的比值，可以得到不同頻率下阻抗的模值與相位角，并且可以進一步計算得到阻抗的實部與虛部。使用者通過測量實部和虛部構成的復阻抗面圖、Impedance～f圖或Phase-f圖來獲得涂層下金屬或混凝土內鋼筋的界面信息和腐蝕狀態。

　　極化曲線包含開路電位測量、動電位掃描曲線測量等多種極化測試手段，可以適應涂層研究領域的便捷式測量。
　　CS353涂層阻抗測試儀包括前端的測量部分、數據存儲部分、數據輸出部分。儀器主機由極化測量控制電路、單片機系統、高精度模/數、數/模轉換電路、高清工控屏幕和通訊接口等組成。整個測量過程由單片機控制，測試數據自動運算并存儲，可通過U盤導出數據。

主要技術指標

產品型號	CS353
阻抗范圍	10³~10¹²Ω
阻抗掃描方式	對數/線性，增加/下降
頻率范圍	10uHz ~ 1MHz
電位范圍	?10V~＋10V
電流范圍	?200mA~＋200mA
測量精度	≤0.1%
電位量程檔	50mV、100mV、250mV、500mV、1.0V、2.5V、5V、10V
電流量程檔	200pA、2nA、20nA、200nA、2uA、20uA、200uA、2mA、20mA、200mA
存儲	80Mbyte
通信方式	USB，RS485
供電方式	內置電池（標配DC12V電源適配器）
尺寸	323mm × 275mm × 135 mm
重量	4.0 kg
工作溫度	-30°C~60°C
工作濕度	≤80%
外殼材料	PP合金
防護等級	IP67

　　涂層探頭介紹

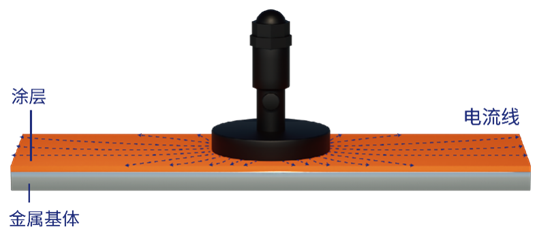

　　探頭包括輔助電極CE和參比電極RE，參比電極由銀/氯化銀電極組成，輔助電極則由不銹鋼板組成，探頭底部有一軟木塞組成的液流通道，以維持參比電極與工件的良好接觸，其示意圖（如圖1）。探頭由專用探頭電纜連接到CS353儀器的面板上。
　　注意在進行測試時，探頭底部必須墊一層飽水海綿，以保證參比電極和輔助電極與工件的良好接觸。

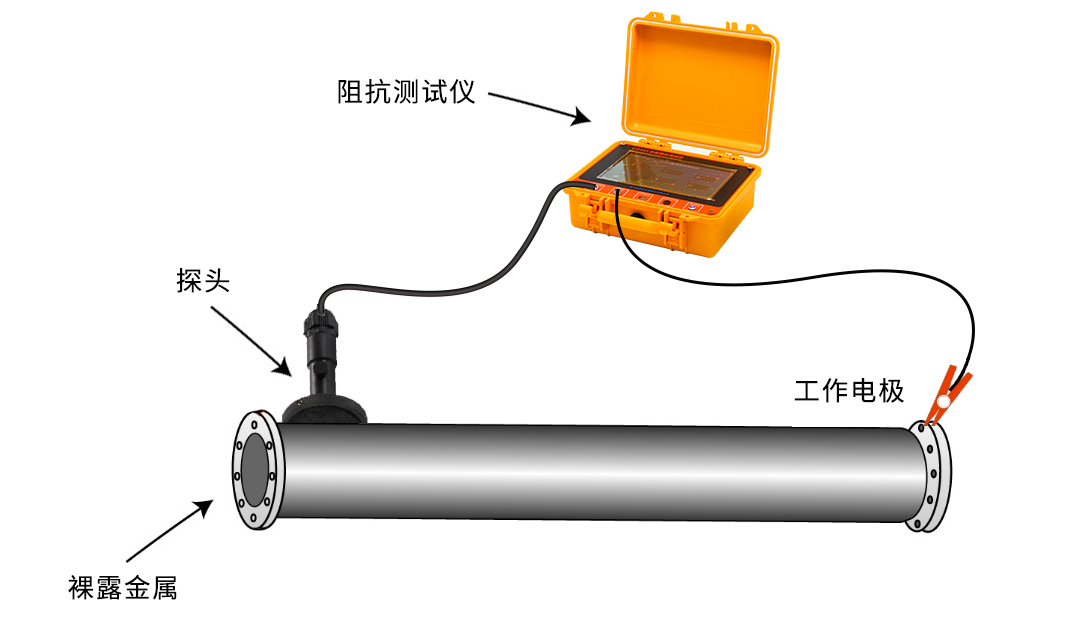

　　每次測試前，請檢查探頭內的飽和氯化鉀溶液是否干涸，必要時請從注液孔及時補充飽和氯化鉀溶液，并在完成注液后及時封閉注液孔，防止溶液過快地滲漏。進行野外工件的阻抗測試時，需要將工作電極夾與工件裸露的金屬部分連接，必要時用砂紙打磨，以保證接觸良好。然后將探頭緊壓在工件表面（底部必須有飽水海綿以保證CE和RE與工件的良好接觸），如下圖2所示。最后啟動儀器，觀察電腦上的開路電位是否穩定，并在電位穩定后啟動交流阻抗測試。
