CST1600超聲波腐蝕監測儀利用陣列超聲波探頭測量管內壁較大面積內的腐蝕減薄和腐蝕速率，并以3D形式實現可視化展示。探頭采用非侵入式柔性陣列式超聲傳感器、精密時間測量電路和溫度補償電路，可以克服常用超聲波傳感器在測量曲面試件時的限制與困難，準確監測管道或者儲罐等曲面試件的內腐蝕厚度和腐蝕速率，為管道內腐蝕缺陷的快速診斷提供依據。

　　CST1600超聲波腐蝕監測儀利用超聲波的脈沖回波時間差來測量材料厚度。當超聲波在工件中傳播時，遇到不同物質間的接觸面時，一部分超聲波就會反射，剩下的一部分超聲波穿過分界面繼續傳播。電路設計中利用超聲波的反射特點，通過在被測材料表面固定一個超聲波復合探頭（包括發送器和接收器），通過高精密時間分辨電路來測量超聲波發射信號在內、外表面反射時間差，從而測算獲得被測材料厚度值，適用于管道或者儲罐等曲面試件的內腐蝕厚度和腐蝕速率的測定。

　　采用CST610無線數據收發器，組成無線數據監測網，實現遠程在線腐蝕監測。
　　超聲波腐蝕監測儀系列分為單通道和多通道產品，根據現場監測需要選用。

　　應用領域
　　石油天然氣管道、儲罐腐蝕剩余厚度和腐蝕速率的在線監測。

　　儀器配置
　　1）CST1600超聲波腐蝕監測儀
　　2）CP-162陣列式超聲波探頭
　　3）CST610無線數據收發器
　　4）遠程腐蝕監測系統組網軟件

　　監控軟件
　　CST1600超聲波腐蝕監測儀可以實現遠程無線組網，通過與CST610無線收發器和云服務器，可以實現基于云網絡的在線腐蝕監測。腐蝕云監控支持B/S模式，監控后臺軟件可運行于企業私有服務器或者公共云服務器上，用戶通過任意接入網絡的瀏覽器即可實時查看現場腐蝕監測數據，包括當前數據和歷史數據曲線，主要功能模塊包括：管道壁厚與腐蝕速率顯示、圖形打印和語言切換等，可以得到任意時間段內的管道壁厚，展示三維腐蝕減薄形貌。并進行數據統計分析，從而可以根據內置的預測模型來預測未來發展趨勢。

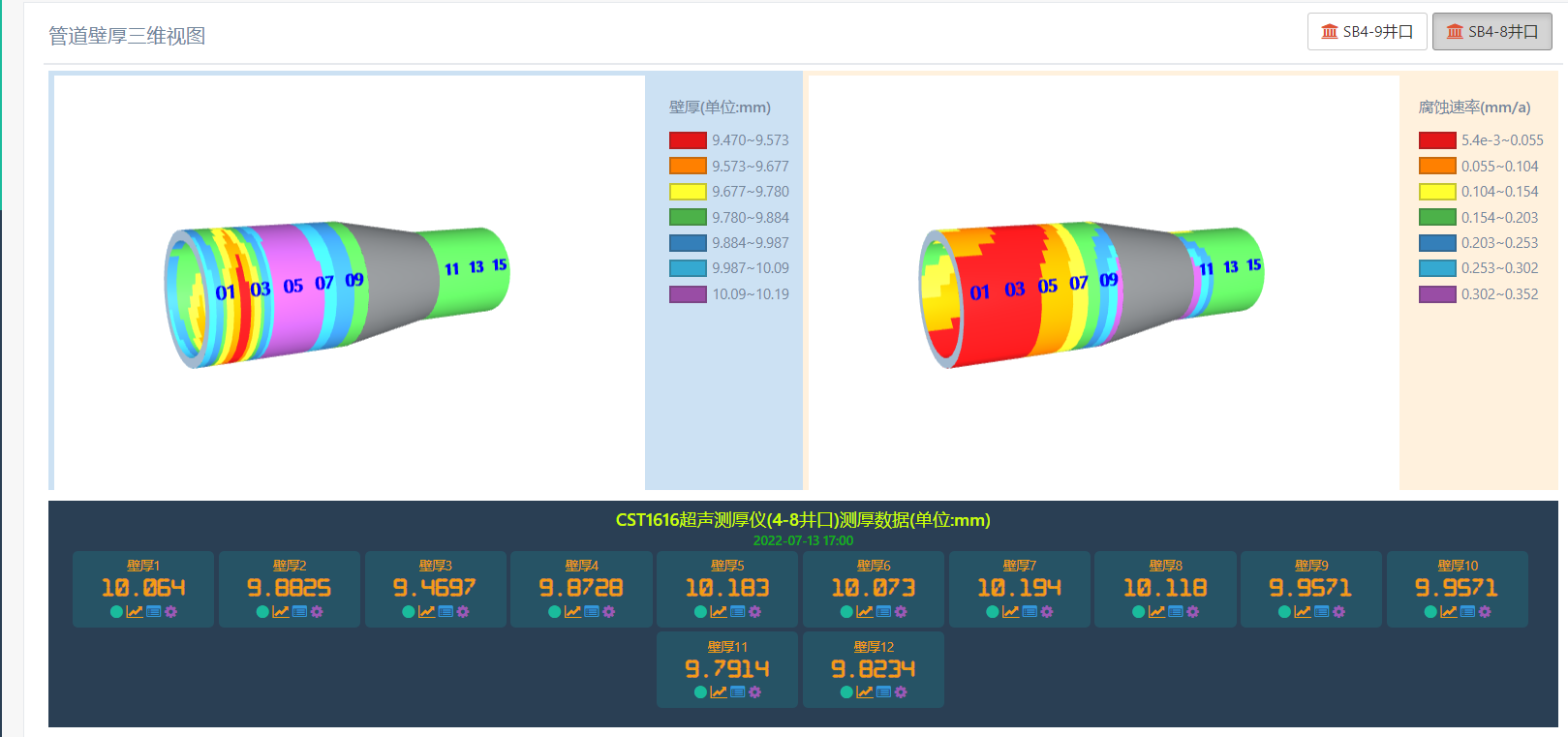

圖1. 網狀超聲腐蝕監測網絡軟件界面（實時3D展示管道腐蝕速率和剩余壁厚）

圖2. 某油田高壓氣管線壁厚隨時間的衰減曲線及相應的腐蝕速率
