CST603G陰極保護監測器是用于埋地管道的交流干擾電位、自然腐蝕電位、通電電位、斷電電位的陰極保護多參數監測儀器，可以通過測量被保護對象、極化試片和自腐蝕試片與參比電極之間的電位來確定陰極保護效果。

圖1. CST603G陰極保護監測器

　　CST603G內置三路差分電壓采集通道，如圖1所示，可測量陰極保護狀態下的埋地鋼管（或儲罐等）相對于參比電極的保護電位（V1），以及裸露鋼片相對于參比電極的自腐蝕電位（V3）。監測儀內置繼電器，可以在單片機控制下瞬間斷開與埋地鋼管處于電連接的埋地鋼片，然后同步監測該鋼片的斷電電位~時間曲線（V2），并根據設定參數截取斷電后10 ms ~100 ms后的電位值作為埋地鋼管的斷電電位。通常認為該斷電電位可以消除IR降，反映了埋地鋼管的真實保位。

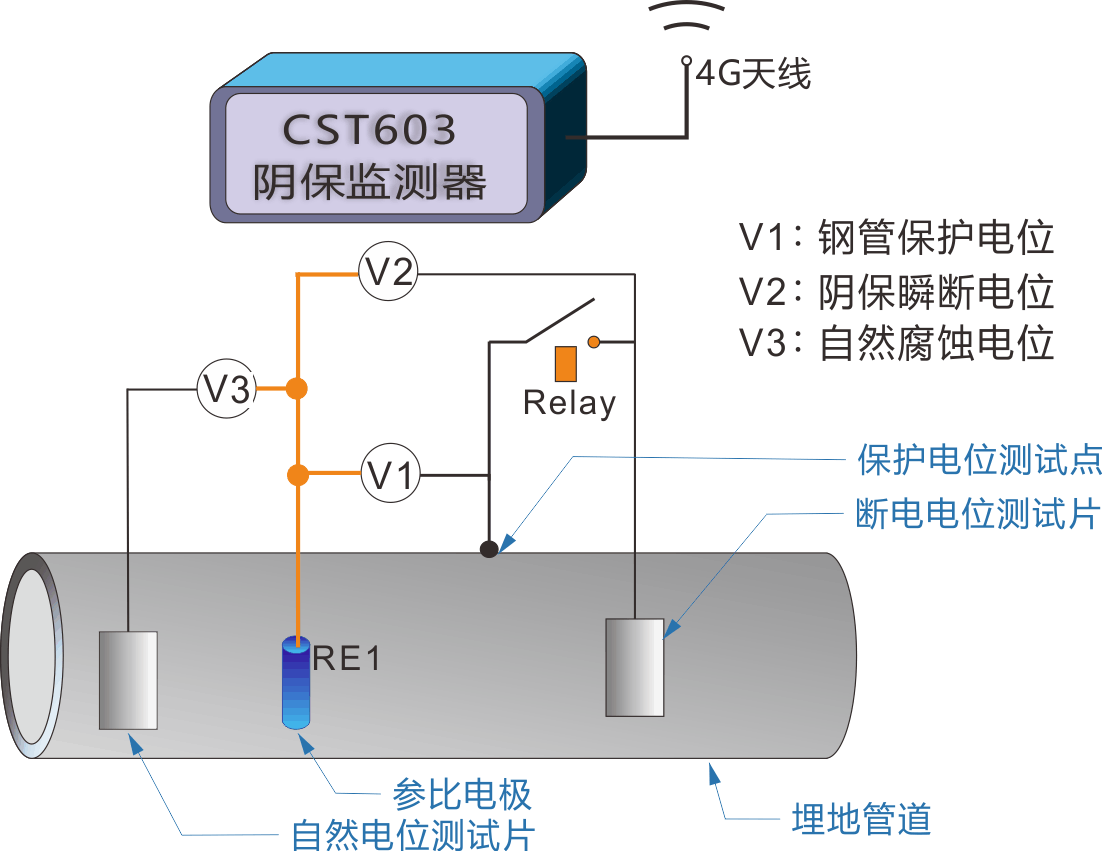

圖2. 埋地鋼管的保護電位、自腐蝕電位以及瞬斷電位的監測原理


　　本儀器內置大容量電池，典型工作狀態下可持續工作2年，還內置USB端口，可支持筆記本電腦或數據下載器現場下載歷史數據。儀器內置低功耗4G無線模塊，可定時將歷史測量數據無線遠傳到公有或者私有云服務器，并可通過數據分析軟件評價陰保系統的有效性。
　　CST603G陰極保護監測器可以有效消除工頻干擾,瞬斷電位按照GB/T 21246斷電電位測試方法進行，即采用繼電器通4s斷1s的方式，并在斷電后100 ms內采集測試片相對于參比電極的瞬斷保護電位，該電位值消除了陰極保護電位中的IR降，能準確反映埋地管道的真實保護狀態。
　　CST603G陰極保護監測器可安裝到常規測試樁中，實現電位采集智能化。初次使用是可通過數據下載器來配置測量參數，包括電位采樣間隔、通道數和數據上傳時間窗口等。監測器可在指定時間段（如每天23:50）將全部新增的歷史數據上傳到云服務器，用戶可以通過訪問受密碼保護的網址，來隨時檢查各測試樁的保護電位、斷電電位和自腐蝕電位等參數。儀器內置高精度日歷時鐘，為每條數據提供日歷標志。監測器自帶大容量Flash存儲器，最多可以存儲一年的電位數據（10000條記錄）。

主要技術指標

　　軟件指標
　　采用B/S網絡服務模式，支持IE、chrome和Firefox等多種瀏覽器；
　　支持陰極保護數據庫管理，具有電位分段（時間段或位置段）統計分析;
　　中央監控軟件，可組網管理陰保測試樁，并以圖形/表格方式顯示電位信息

　　應用領域
　　適用于陰極保護智能測試樁，為埋地設備的保護電位、自腐蝕電位、通電電位和斷電電位的自動監控提供網絡化服務。


　　儀器配置
　　1）CST603G陰極保護監測器1臺
　　2）內置4G無線模塊，可組建遠程云監控平臺

• CST603G陰極保護監測器 點擊下載>>
