CST1810電化學腐蝕監測儀是一款快速監測管道內金屬材料腐蝕速率的設備。廣泛應用于油田污水管網、城市市政管網以及其他循環水或污水處理管道的腐蝕監測。儀器采用交流阻抗測量原理，具有測量結果穩定、抗干擾能力強等特點。儀器可以準確地測量工作電極與參比電極間的介質電阻Rs，并自動從極化電阻Rp中減掉介質電阻Rs，從而獲得準確的腐蝕速率，適用于介質電阻較大的腐蝕環境，如污水處理、冷卻循環水體系。儀器采用定時自動測量，內置實時日歷時鐘，測量數據可以實時上傳到中控室。


　　工作原理

　　CST1810電化學腐蝕監測儀測量腐蝕體系高低兩個頻點的阻抗，基于阻抗測量(EIS)的腐蝕監測方法特別適用于高阻體系的腐蝕測量。CST1810內置8M bytes flash存儲器?？蓪y試時間與數據同時存儲，最多可存儲100,000組數據，F(xiàn)lash存儲器保證在儀器斷電后數據仍然保存。

　　CST1810電化學腐蝕監測儀采用RS485通訊電纜與控制計算機組成腐蝕監測網絡（如圖1），用戶可在中控室PC機上進行數據處理、存檔，并可將極化電阻、溶液電阻和腐蝕速率～時間曲線顯示在屏幕上。

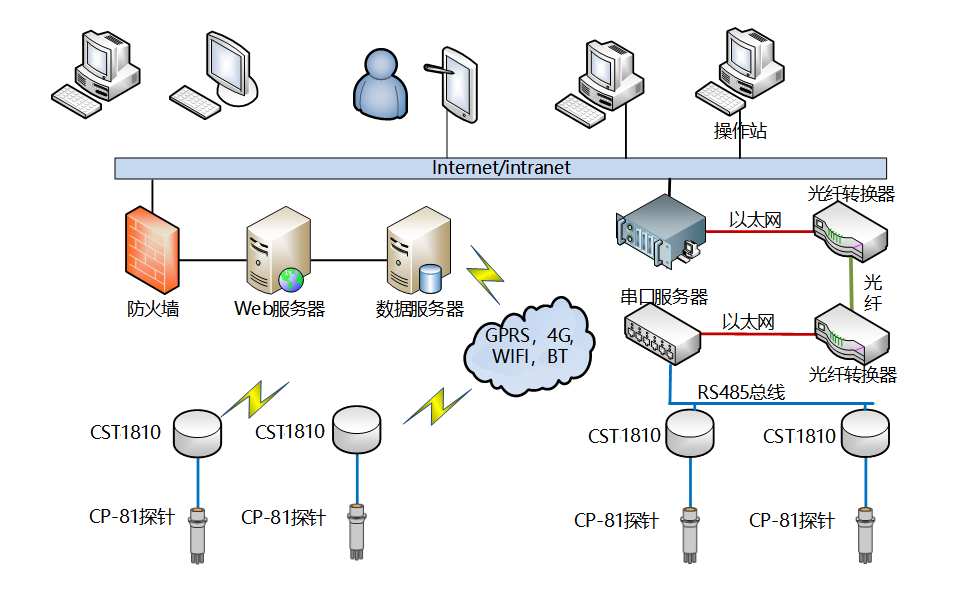

圖1.適用于現場腐蝕監測的監控系統

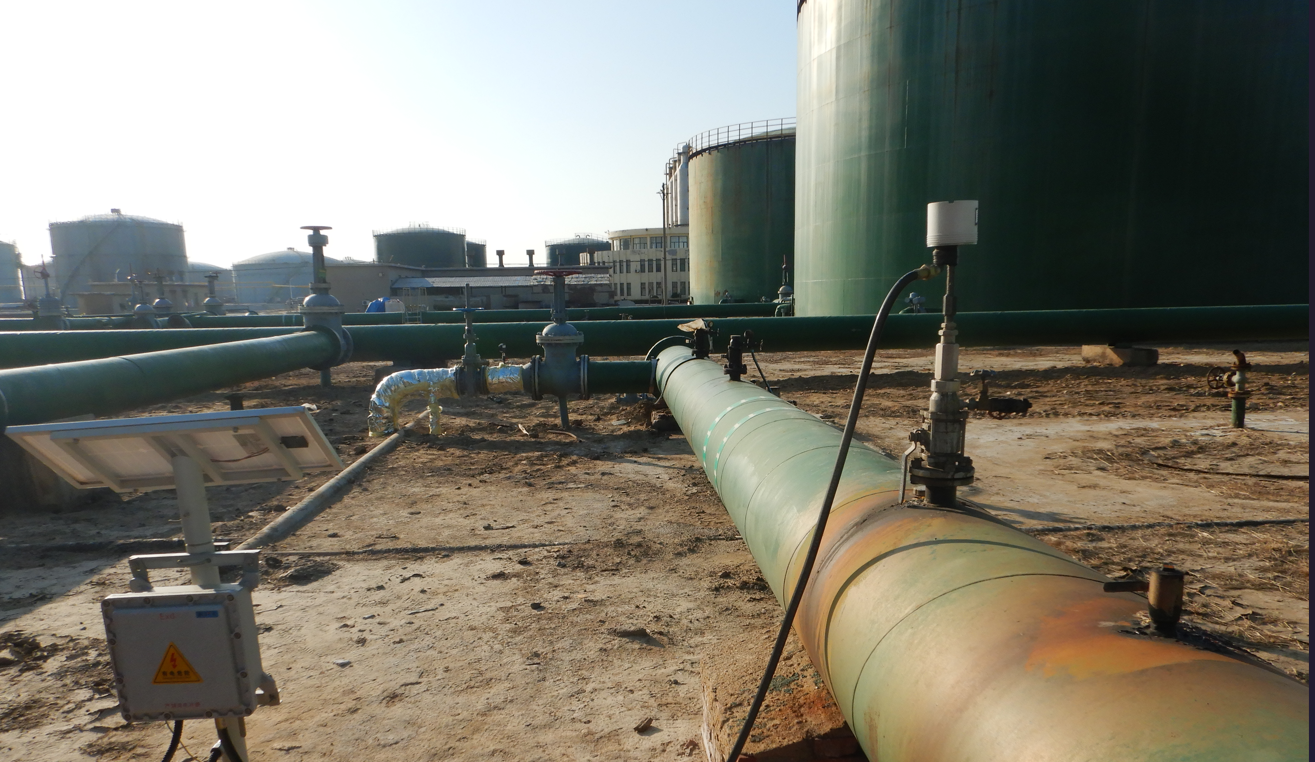

圖2. CST1810電化學腐蝕監測儀安裝現場和CP-81線性極化探頭

　　
　　應用領域

　?、?nbsp;適用于石油化工以及地下管線腐蝕在線監測；
　?、?nbsp;選配CST610無線數據收發器和B/S監控軟件，可組建遠程無線監測網絡。

　　
　　儀器配置
　　① CST1810電化學腐蝕監測儀主機1臺
　?、?nbsp;CP-81線性極化探頭1支
　　③ 探頭安裝裝置1套
　?、?nbsp;CSkit 數據分析軟件1套
　?、?nbsp;*可選CST620手持數據下載器，實現人工下載數據。
　?、?nbsp;*可選CST610無線數據收發器，組成無線數據監測網，實現遠程監控。

　　軟件介紹
　　CSKit是一套應用于現場的腐蝕測試軟件，可用于讀取CST1810電化學腐蝕監測儀的開路電位、介質電阻、極化電阻、腐蝕電流密度、腐蝕速率等數據，并保存到數據庫中，還可以圖形方式顯示多臺設備的測試數據，基于灰色預測算法計算腐蝕速率發展趨勢等。所有測量數據、圖形可以方便地打印和存儲。

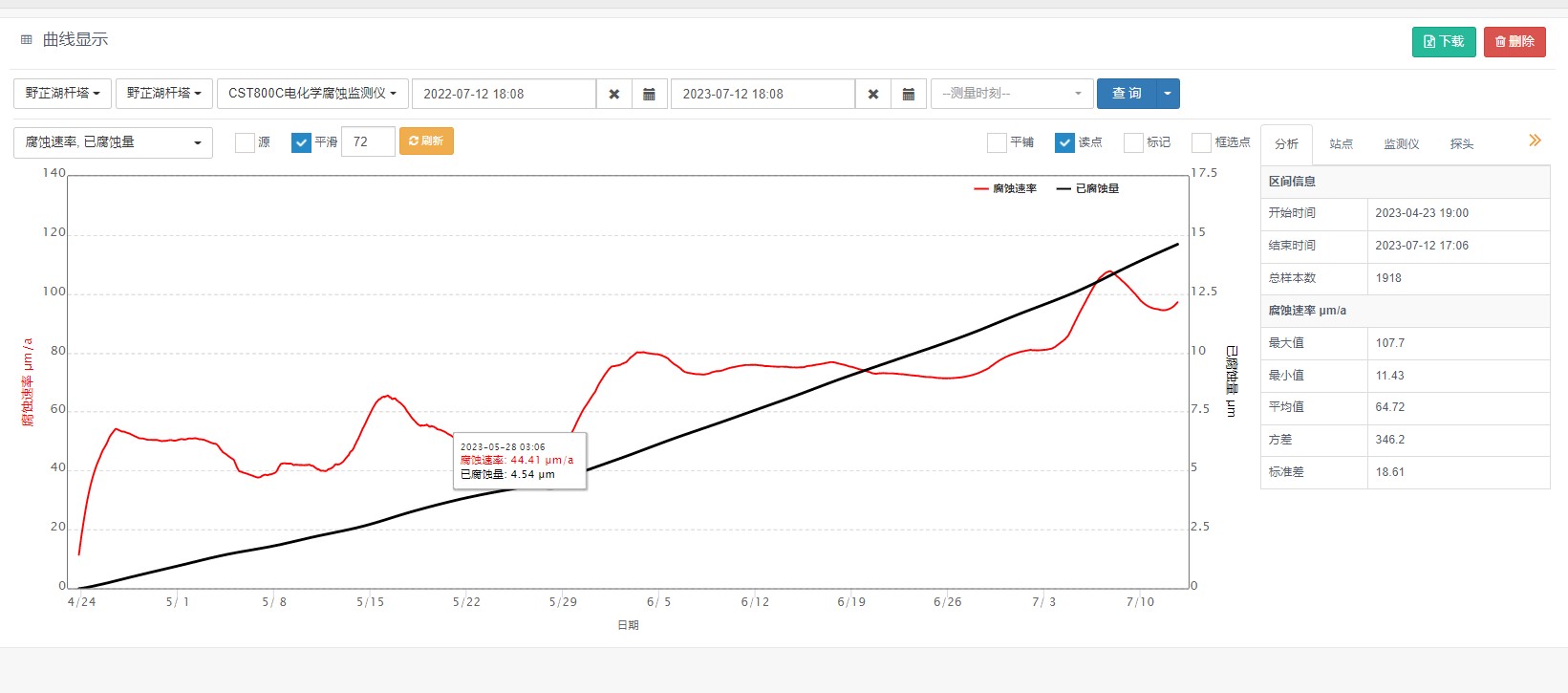

圖3. CSkit腐蝕監測軟件界面　

探頭殼體采用316L不銹鋼制造，內部采用環氧樹脂和PTFE密封，耐壓值可以達到10MPa，探頭連接螺紋為NPT 3/4”，可以直接安裝在管道中進行現場腐蝕監測，探頭所用電極材質可以是碳鋼、不銹鋼、銅合金等各種材質，可按用戶要求制造。

技術參數如下：

電極材質：Q235碳鋼（可根據用戶要求訂制）

電極面積：5.7cm²

電極尺寸：35mm×f5mm

連接面密封：硅橡膠

電極連接：可拆卸式螺紋聯接，拆卸打磨后可重新使用

探頭殼體材料：316L不銹鋼

殼體密封：環氧樹脂F51

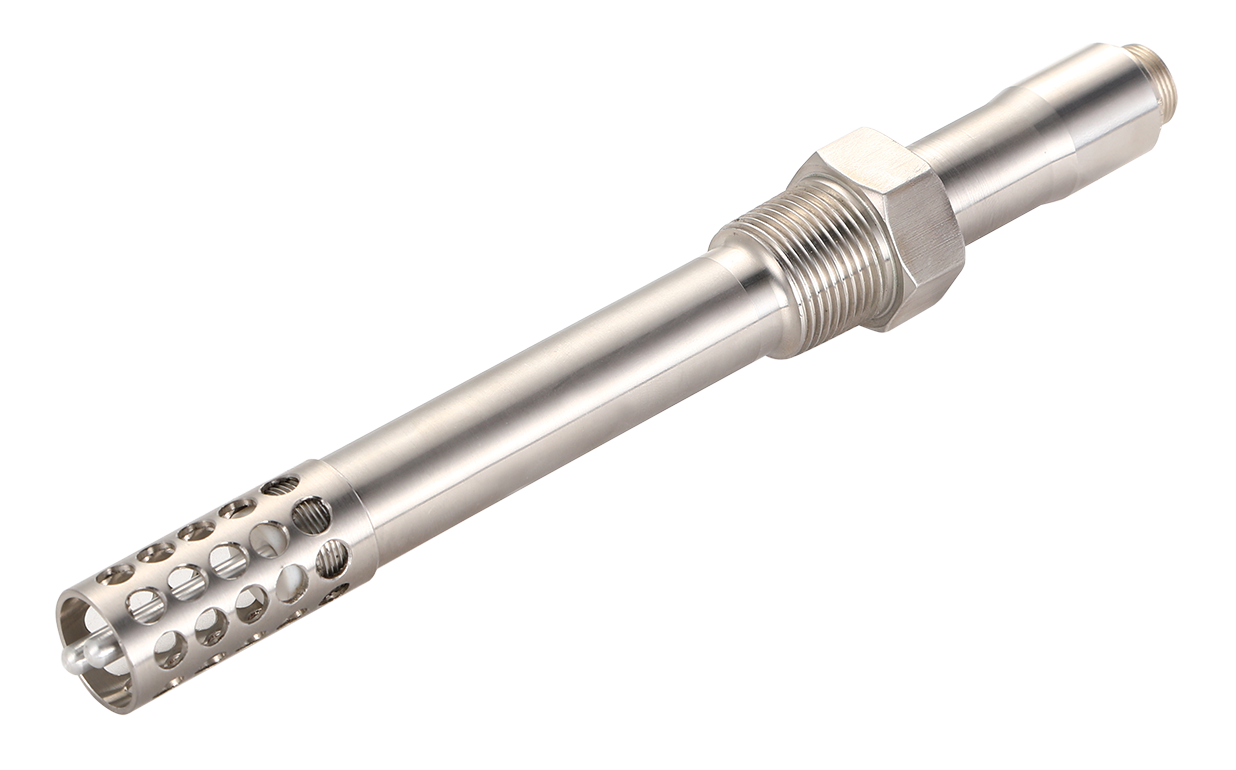

圖4.CP-81線性極化探針
