CST1800 井下腐蝕監測儀

CST1800井下腐蝕監測傳感器采用ER和EIS集成技術，ER相當于電子式“失重掛片器”，通過ER可測量油套管在一段時間的總腐蝕量和腐蝕余量，有助于掌握井下腐蝕的歷史狀態。
  • 產品介紹
  • 資料下載

CST1800井下腐蝕監測傳感器采用ER和EIS集成技術，ER相當于電子式“失重掛片器”，通過ER可測量油套管在一段時間的總腐蝕量和腐蝕余量，有助于掌握井下腐蝕的歷史狀態。而瞬時腐蝕速率則通過EIS來測量，可用于快速評價緩蝕劑在井下的波及范圍及作業效率，篩選有效的井下緩蝕劑。

根據井口供電要求，監測儀器的電源轉換電路、信號發生器、微處理器以及數模轉換等子電路，均需要采用低功耗設計。為適應井下高溫高壓（125℃,60MPa）環境，所選器件全部采用軍用級芯片，并進行室內烤箱老化測試。數據通訊采用CAN總線或Manchester編碼通訊模式，采用曼徹斯特編碼的優點是系統只需要一根電纜線從井上送至井下，電力和通信都依賴這一根電纜進行傳輸。CAN通信協議是一種控制器局域網（Controller Area Network）協議，它能有效地支持分布式控制系統的串行通信網絡，通信距離長、可靠性高、速度快。采用CAN協議的數據傳輸最高可以達到1Mbps的傳輸速度，適用于長距離通訊（5000m）。

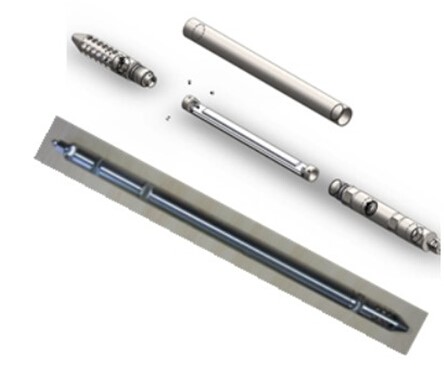

圖1.井下腐蝕地面接收器及監測探頭


主要技術指標

產品型號CST1800
極化電阻測量范圍100Ω~10MΩ
腐蝕速率測量范圍0.1μm/a ~10mm/a
ER腐蝕分辨率≥1/1000（life span）
井口電纜1/4"不銹鋼鎧裝4芯電纜，2×2雙絞AWG24
定時測量測量間隔1～24小時
存儲2Mbyte，可存儲20,000 組
通信方式RS485，標準Modbus協議
最遠通訊距離3000米
供電方式DC48V，供電電流：100mA
尺寸880mm×φ35mm
重量1.5kg
工作溫度-20℃～125 ℃，壓力≤60MPa
工作濕度30%~90%
外殼材料F30mm 17-4PH高強不銹鋼，耐壓:<60Mpa
防護等級IP68



　　應用領域
　　適用于油氣井下在線腐蝕監測，可測量高溫高壓環境下金屬材料在油、水、氣中的腐蝕速率、腐蝕余量、介質電導率和溫度變化。
　　采用CST610無線數據收發器，可組建無人值守的井下腐蝕在線監測系統。


　　儀器配置
　　1)  CST1800測量主機1臺
　　2)  數據通信與控制軟件1套
　　3) 地面數據接收器1臺
